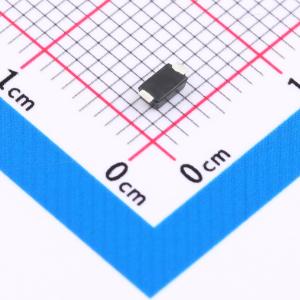

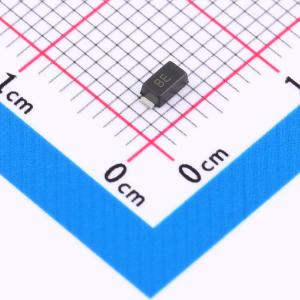

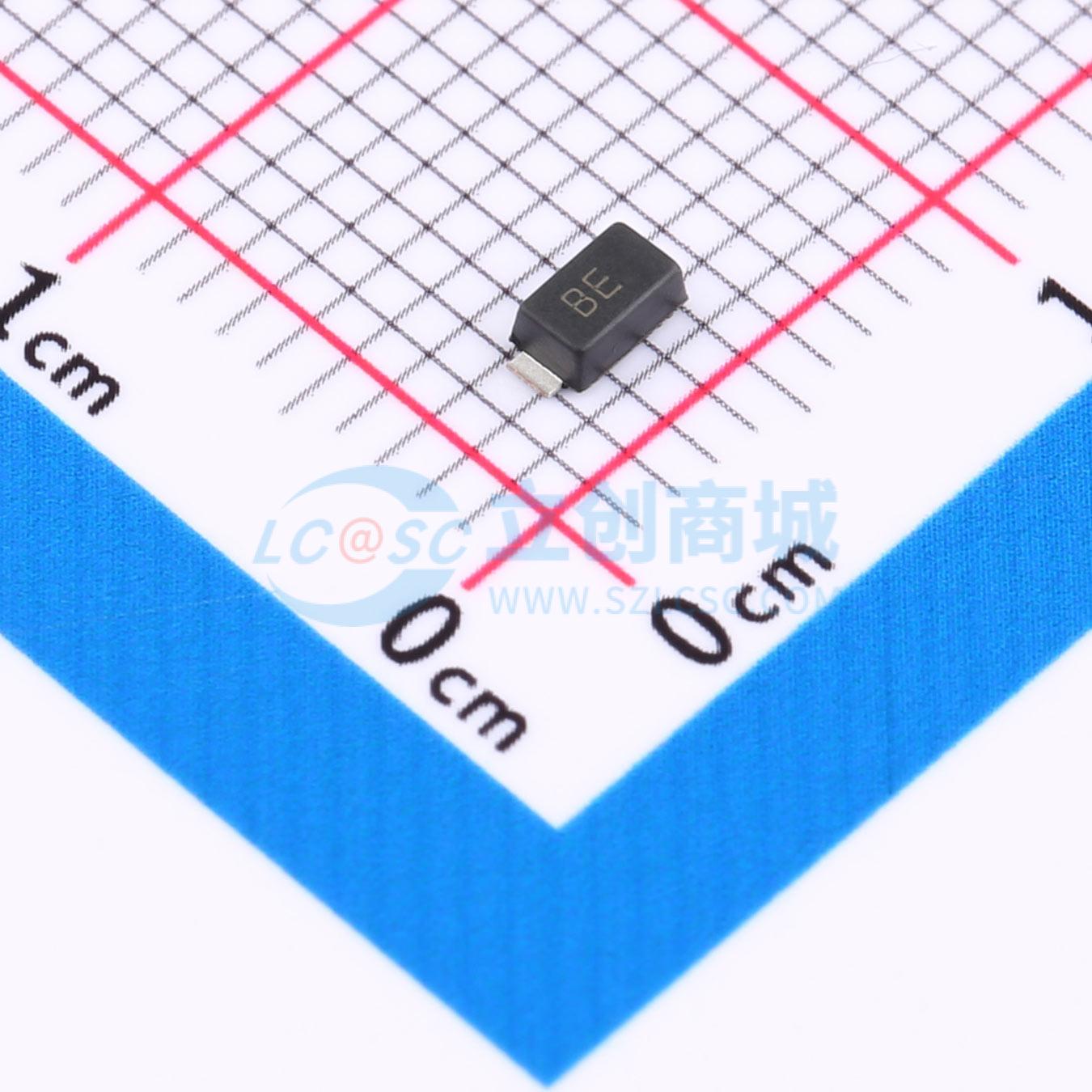

温馨提醒：图片仅供参考，商品以实物为准
PTVSHC1DF12VBH
双向ESD 12V截止 峰值脉冲电流：160A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 30KV接触, 30KV空隙放电
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PTVSHC1DF12VBH
- 商品编号
- C110748
- 商品封装
- SOD-123FL
- 包装方式
- 编带
- 商品毛重
- 0.043克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 26V | |
| 峰值脉冲电流(Ipp) | 160A | |
| 峰值脉冲功率(Ppp) | 4kW@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 14.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 450pF |
商品概述
PTVSHC1DF12VBH ESD 保护器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，与 MLV 相比无器件性能退化问题。PTVSHC1DF12VBH 可保护敏感半导体元件免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。PTVSHC1DF12VBH 采用 SOD - 123FL 封装，工作电压为 12 伏。它用于满足 IEC 61000 - 4 - 2 标准 4 级（±15kV 空气放电、±8kV 接触放电）的 ESD 抗扰度要求。
商品特性
- 每线 4000W 峰值脉冲功率（tP = 8/20μs）
- SOD - 123FL 封装
- 典型响应时间 <1 ns
- 保护一条 I/O 线或电源线
- 低钳位电压
- 符合 RoHS 标准
- 数据线瞬态保护符合 IEC 61000 - 4 - 2（ESD）：±30KV（空气放电）、±30KV（接触放电）；IEC 61000 - 4 - 4（EFT）80A（5/50ns）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外设
- MP3 播放器
