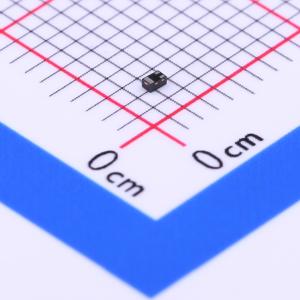

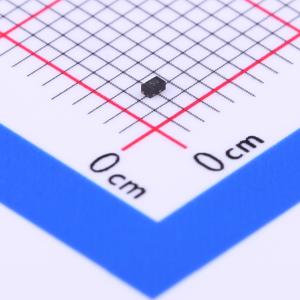

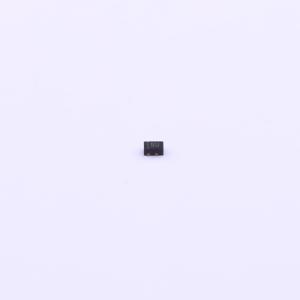

温馨提醒：图片仅供参考，商品以实物为准
PESDUC3FD5VU
双向ESD 5V截止 峰值脉冲电流：5.5A
- 描述
- 8KV接触, 15KV空隙放电
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDUC3FD5VU
- 商品编号
- C110705
- 商品封装
- X1-DFN1006-3
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.2V；15V | |
| 峰值脉冲电流(Ipp) | 5.5A | |
| 峰值脉冲功率(Ppp) | 75W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 8.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
PESDUC3FD5VU可保护敏感半导体元件，使其免受静电放电（ESD）和其他电压感应瞬态事件造成的损坏或故障。它们具有大截面积结，可传导高瞬态电流，具备适用于电路板级保护的理想电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它使设计人员能够灵活地保护一条双向线路。
商品特性
- DFN1006-3L封装
- 单向配置
- 典型响应时间 < 1 ns
- 低钳位电压
- 数据线瞬态保护符合IEC61000-4-2（ESD）± 15KV（空气）、± 8KV（接触）；IEC61000-4-4（EFT）40A（5/50ns）
应用领域
- 手机
- 便携式媒体播放器（PMP）
- 移动互联网设备（MID）
- 个人数字助理（PDA）
- 数码相机
- 其他电子设备
