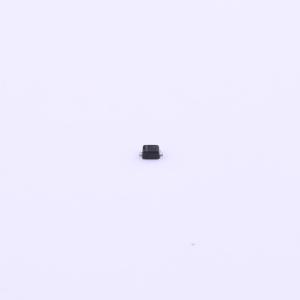

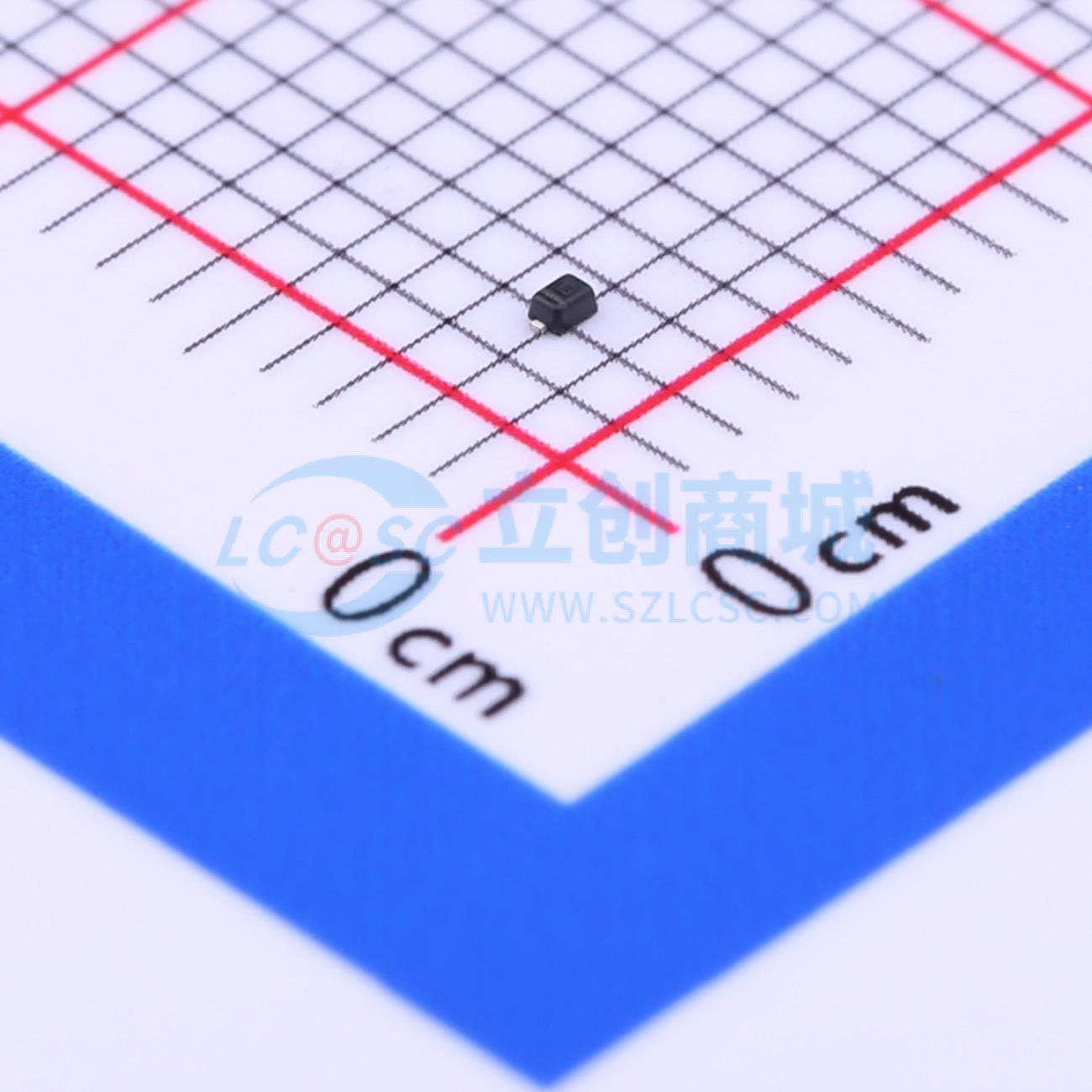

温馨提醒：图片仅供参考，商品以实物为准

PESDNC9D3V3U

单向ESD 3.3V截止峰值脉冲电流：7A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 8KV接触, 15KV空隙放电
品牌名称: Prisemi(芯导)
商品型号: PESDNC9D3V3U
商品编号: C110701
商品封装: SOD-923
包装方式: 编带
商品毛重: 0.009克(g)

商品参数

商品概述

PESDNC9D3V3U静电放电（ESD）保护器专为在手机、笔记本电脑和个人数字助理（PDA）等便携式应用中替代多层压敏电阻（MLV）而设计。其特点是具有大截面积结，可传导高瞬态电流，与MLV相比，在电路板级保护方面具有理想的电气特性，如响应时间快、工作电压低、钳位电压低且无器件性能退化问题。PESDNC9D3V3U可保护敏感半导体元件免受静电放电（ESD）和其他电压引起的瞬态事件的损坏或干扰。PESDNC9D3V3U采用SOD - 923封装，工作电压为3.3伏。它使设计人员能够灵活地在不适合使用阵列的应用中保护一条单向线路。此外，在电路板空间有限的应用中，它可以“分散”布置在电路板周围。该器件可用于满足IEC 61000 - 4 - 2的ESD抗扰度要求（空气放电±15 kV，接触放电±8 kV）。

商品特性

每线60W峰值脉冲功率（tP = 8/20 μs）
SOD - 923封装
可替代MLV(0402)
单向配置
典型响应时间<1 ns
保护一条I/O或电源线
低钳位电压
符合RoHS标准
数据线瞬态保护，符合IEC 61000 - 4 ±8KV（接触放电）；IEC 61000 - 4 - 4（电快速瞬变脉冲群）40A（5/50ns）

应用领域

手机及配件
个人数字助理（PDA）
笔记本电脑、台式电脑和服务器
便携式仪器
无绳电话
数码相机
外设
MP3播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(8000个/圆盘，最小起订量 20 个)

个

起订量：20 个8000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	3.3V
	钳位电压	9.5V
	峰值脉冲电流(Ipp)	7A
	峰值脉冲功率(Ppp)	60W@8/20us

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-2；IEC 61000-4-4
	类型	ESD
	Cj-结电容	37pF
