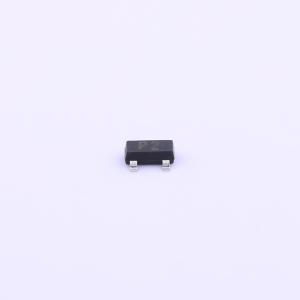

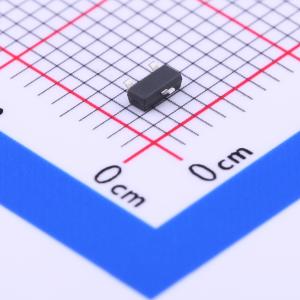

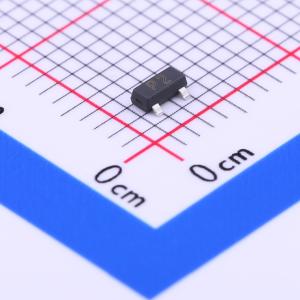

温馨提醒：图片仅供参考，商品以实物为准
PESDLC23T5VU
单向TVS 5V截止 峰值脉冲电流：1A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 8KV接触, 15KV空隙放电
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDLC23T5VU
- 商品编号
- C110691
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13.5V | |
| 峰值脉冲电流(Ipp) | 1A | |
| 峰值脉冲功率(Ppp) | 100W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.6V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 双路 | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 3pF；6pF |
商品概述
PESDLC23T5VU是一款TVS（瞬态电压抑制器），旨在保护I/O或数据线免受ESD（静电放电）的损害。它是用于高速数据接口的低电容瞬态电压抑制器，旨在保护敏感电子设备免受因ESD、雷击和其他电压引起的瞬态事件造成的损坏或闭锁。SOT - 23是一种非常小的封装，可在高密度印刷电路板上节省空间，还能让设计师灵活地为两条I/O线提供保护。所有引脚采用IEC61000 - 4 - 2空气放电方法，可承受15kV的ESD脉冲，能满足4级要求。
商品特性
- SOT - 23封装
- 保护两条数据线
- 低钳位电压
- 工作电压：5V
- 低漏电流
- 100W峰值脉冲功率（tp = 8/20μs）
- 符合RoHS标准，为高速数据线提供瞬态保护，符合IEC61000 - 4 - 2（ESD）±15kV（空气）、±8kV（接触）
应用领域
- 高清多媒体接口（HDMI）
- 移动显示数字接口（MDDI）
- RF/天线电路
- USB 2.0和火线端口
- HBT功率放大器保护
- 收发器保护
