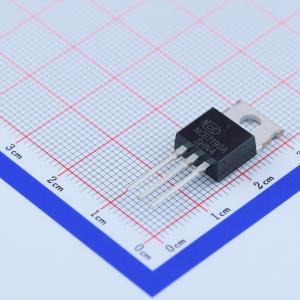

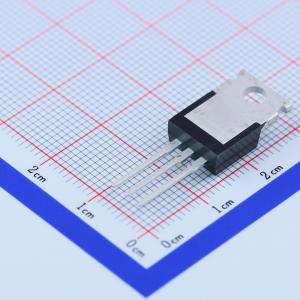

温馨提醒：图片仅供参考，商品以实物为准
NCE7190A
1个N沟道 耐压:71V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE7190A采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。该器件适用于脉宽调制（PWM）、负载开关及通用应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE7190A
- 商品编号
- C110158
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.769克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 71V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 5.5mΩ@10V | |
| 耗散功率(Pd) | 170W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 100nC@10V | |
| 输入电容(Ciss) | 4.9nF | |
| 反向传输电容(Crss) | 290pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 380pF |
商品概述
BLM2302采用先进的沟槽技术，可提供出色的漏源导通电阻、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 71V,ID = 90A
- R D S (ON) < 5.5 m Ω @ V G S = 10 V(典型值:4.8 m Ω)
- 高密度单元设计,实现超低 RDS(ON)
- 雪崩电压和电流特性完全表征
- 专为转换器和电源控制设计
- 具有高 EAS,稳定性和一致性良好
- 采用散热性能良好的封装
- 采用特殊工艺技术,具备高ESD能力
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
