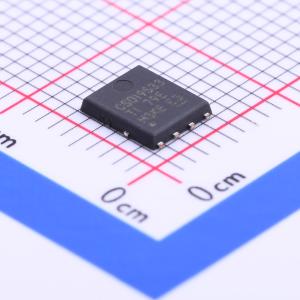

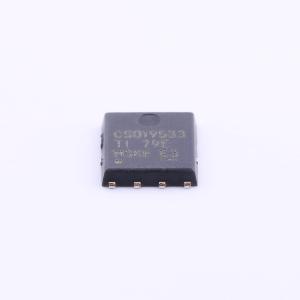

温馨提醒：图片仅供参考，商品以实物为准
CSD19533Q5A
1个N沟道 耐压:100V 电流:13A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD19533Q5A 采用 5mm x 6mm SON 封装的单通道、9.5mΩ、100V、N 沟道 NexFET™ 功率 MOSFET
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD19533Q5A
- 商品编号
- C110197
- 商品封装
- SON-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 13A | |
| 导通电阻(RDS(on)) | 9.4mΩ@10V | |
| 耗散功率(Pd) | 96W | |
| 阈值电压(Vgs(th)) | 3.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 27nC@10V | |
| 输入电容(Ciss) | 2.67nF | |
| 反向传输电容(Crss) | 9.6pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 514pF |
商品概述
这款 100V, 7.8mΩ, SON 5mm × 6mm NexFET功率 MOSFET 被设计成在功率转换应用中最大限度地降低功率损耗。
商品特性
- 超低 Qg 和 Qgd
- 低热阻
- 雪崩额定值
- 无铅端子镀层
- 符合 RoHS 环保标准
- 无卤素
- 小外形尺寸无引线 (SON) 5mm × 6mm 塑料封装
应用领域
- 初级侧电信应用
- 次级侧同步整流器
- 电机控制
