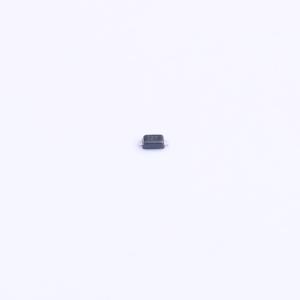

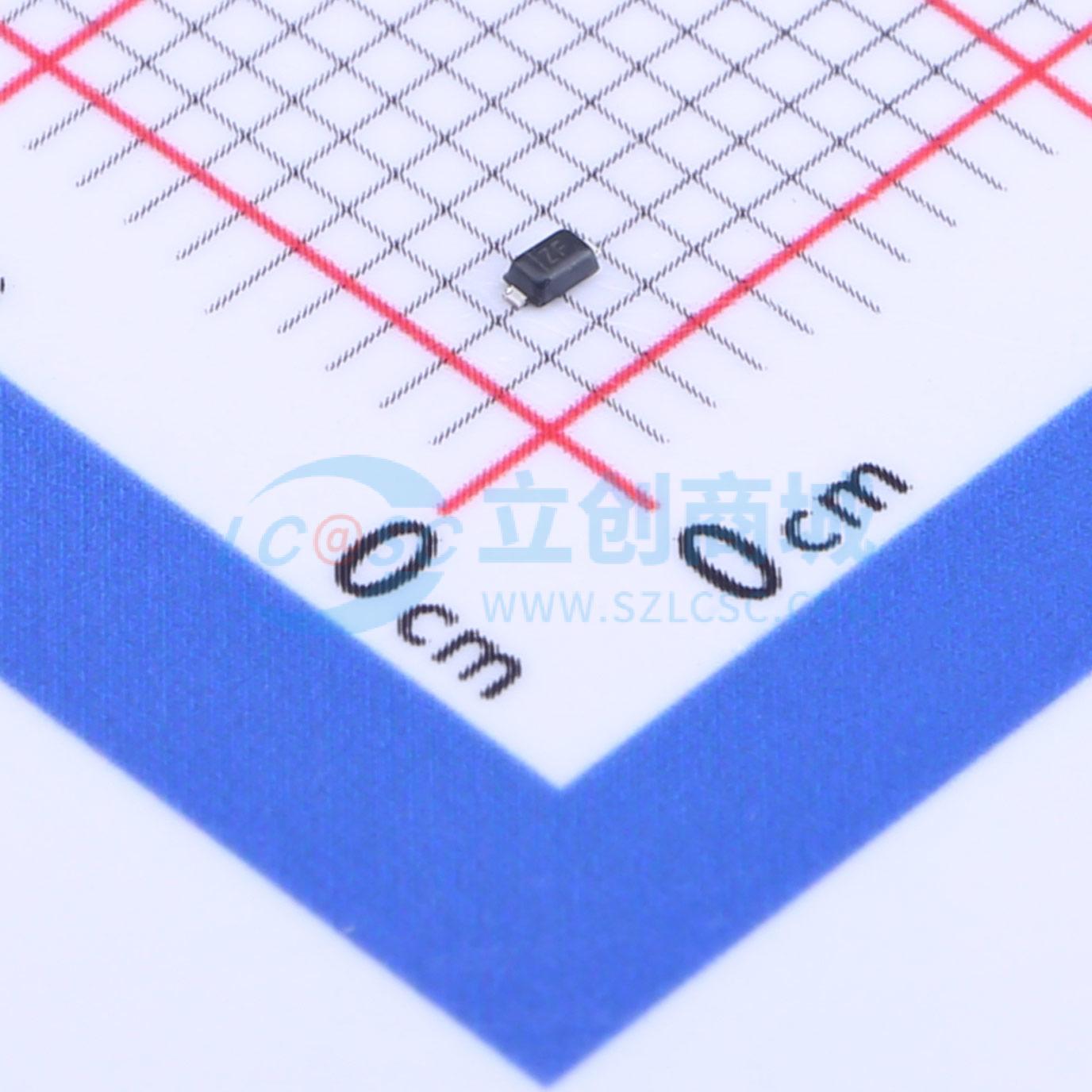

温馨提醒：图片仅供参考，商品以实物为准
PESDNC5D5VU
单向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- PESDNC5D5VU可保护敏感半导体元件，使其免受静电放电（ESD）及其他电压感应瞬态事件造成的损坏或故障影响。它们具有大截面积结，可传导高瞬态电流，具备适用于电路板级保护的理想电气特性，如响应时间快、工作电压低等。这使设计人员在不适合使用阵列的应用中，能够灵活地保护一条单向线路
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDNC5D5VU
- 商品编号
- C1021677
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 12V | |
| 峰值脉冲功率(Ppp) | 200W@8/20us | |
| 击穿电压 | 7.2V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 70pF |
商品概述
PESDNC5D5VU可保护敏感半导体元件，使其免受因静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。它们具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如快速响应时间和低工作电压。在不适合使用阵列的应用中，它为设计人员提供了保护一条单向线路的灵活性。
商品特性
- 每线200W峰值脉冲功率（tP = 8 / 20μs）
- SOD - 523封装
- 可替代MLV(0603)
- 单向配置
- 典型响应时间 < 1 ns
- 保护一条I/O或电源线
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC 61000 - 4 - 2（ESD）±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4（EFT）40A（5/50ns）
应用领域
-手机-便携式设备-数码相机-电源
