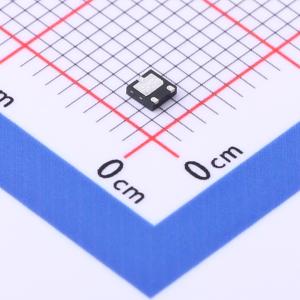

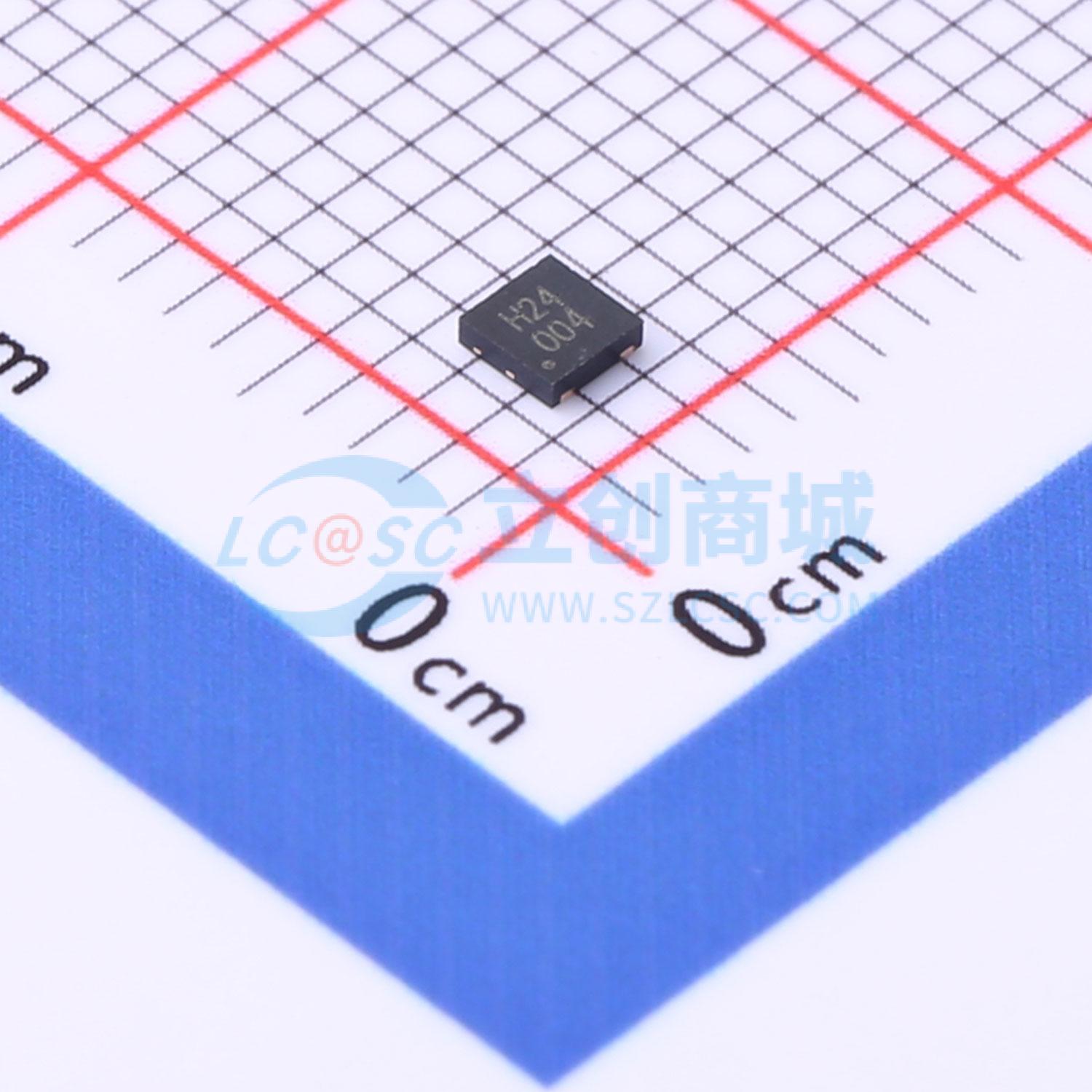

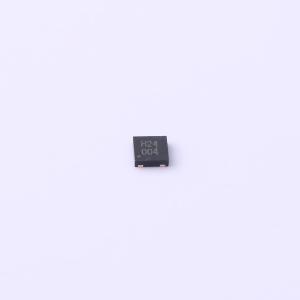

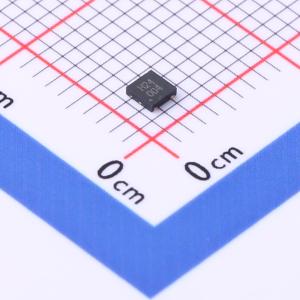

温馨提醒：图片仅供参考，商品以实物为准

PTVSHC3N24VUH

TVS 24V截止峰值浪涌电流：140A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PTVSHC3N24VUH瞬态电压抑制器旨在替代便携式应用（如手机、笔记本电脑和个人数字助理 (PDA)）中的多层压敏电阻 (MLV)。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与 MLV 相比无器件性能退化问题。PTVSHC3N24VUH可保护敏感半导体元件免受静电放电 (ESD) 和其他电压引起的瞬态事件造成的损坏或故障。PTVSHC3N24VUH采用DFN2×2 - 3L封装，工作电压为24V。它用于满足IEC 61000 - 4 - 2的ESD抗扰度要求。
品牌名称: Prisemi(芯导)
商品型号: PTVSHC3N24VUH
商品编号: C1021680
商品封装: DFN2x2-3L
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

PTVSHC3N24VUH瞬态电压抑制器旨在替代便携式应用（如手机、笔记本电脑和个人数字助理 (PDA)）中的多层压敏电阻 (MLV)。它们的特点是具有大截面积结，可传导高瞬态电流，为电路板级保护提供理想的电气特性，如响应时间快、工作电压低、钳位电压低，并且与 MLV 相比无器件性能退化问题。 PTVSHC3N24VUH可保护敏感半导体元件免受静电放电 (ESD) 和其他电压引起的瞬态事件造成的损坏或故障。PTVSHC3N24VUH采用DFN2×2 - 3L封装，工作电压为24V。它用于满足IEC 61000 - 4 - 2的ESD抗扰度要求。

商品特性

每线路5500W峰值脉冲功率 (tp = 8/20μs)，DFN2×2 - 3L封装
典型响应时间 <1 ns
保护一个I/O或电源线
符合RoHS标准
数据线瞬态保护，符合IEC61000 - 4 - 2 (ESD) ±30KV（空气）、±30KV（接触）；IEC 61000 - 4 - 4 (EFT) 80A (5/50ns)；IEC 61000 - 4 - 5 (雷电) 140A (8/20us)

应用领域

手机及配件
个人数字助理 (PDA)
笔记本电脑、台式电脑和服务器
便携式仪器
无绳电话
数码相机
外设
MP3播放器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	24V
	钳位电压	40V；34V
	峰值脉冲电流(Ipp)	140A@8/20us
	击穿电压	27V

	属性	参数值
	反向电流(Ir)	1uA
	通道数	单路
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	800pF
