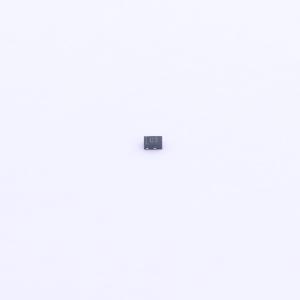

温馨提醒：图片仅供参考，商品以实物为准
PESDLC2FD5VUH
单向ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESDLC2FD5VUH静电放电（ESD）保护器旨在取代便携式应用（如手机、笔记本电脑和个人数字助理（PDA））中的多层压敏电阻（MLV）。该器件的大截面积结可传导高瞬态电流，具备出色的板级保护电气特性，与MLV相比，其响应时间快、工作电压低、钳位电压低且不会出现器件性能退化问题。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDLC2FD5VUH
- 商品编号
- C1021683
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V；11.5V；9V | |
| 峰值脉冲功率(Ppp) | 130W@8/20us | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1.1pF |
商品概述
PESDLC2FD5VUH静电保护器件专为替代便携式应用（如手机、笔记本电脑和个人数字助理）中的多层压敏电阻（MLV）而设计。它们具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如响应时间快、工作电压低、钳位电压低，与MLV相比无器件性能退化问题。
商品特性
- 低电容1.0pF
- DFN1006-2L封装
- 可替代MLV(0402)
- 单向配置
- 典型响应时间 < 1 ns
- 保护一条I/O或电源线
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC 61000-4-2（ESD）±20KV（空气）、±20KV（接触）；IEC 61000-4-4（EFT）40A（5/50ns）
应用领域
-手机及配件-个人数字助理(PDA)-笔记本电脑、台式机和服务器-便携式仪器-无绳电话-数码相机-外设-MP3播放器
