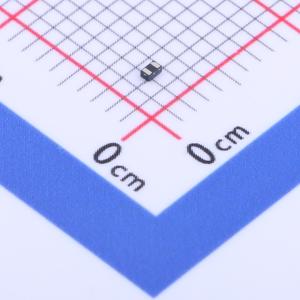

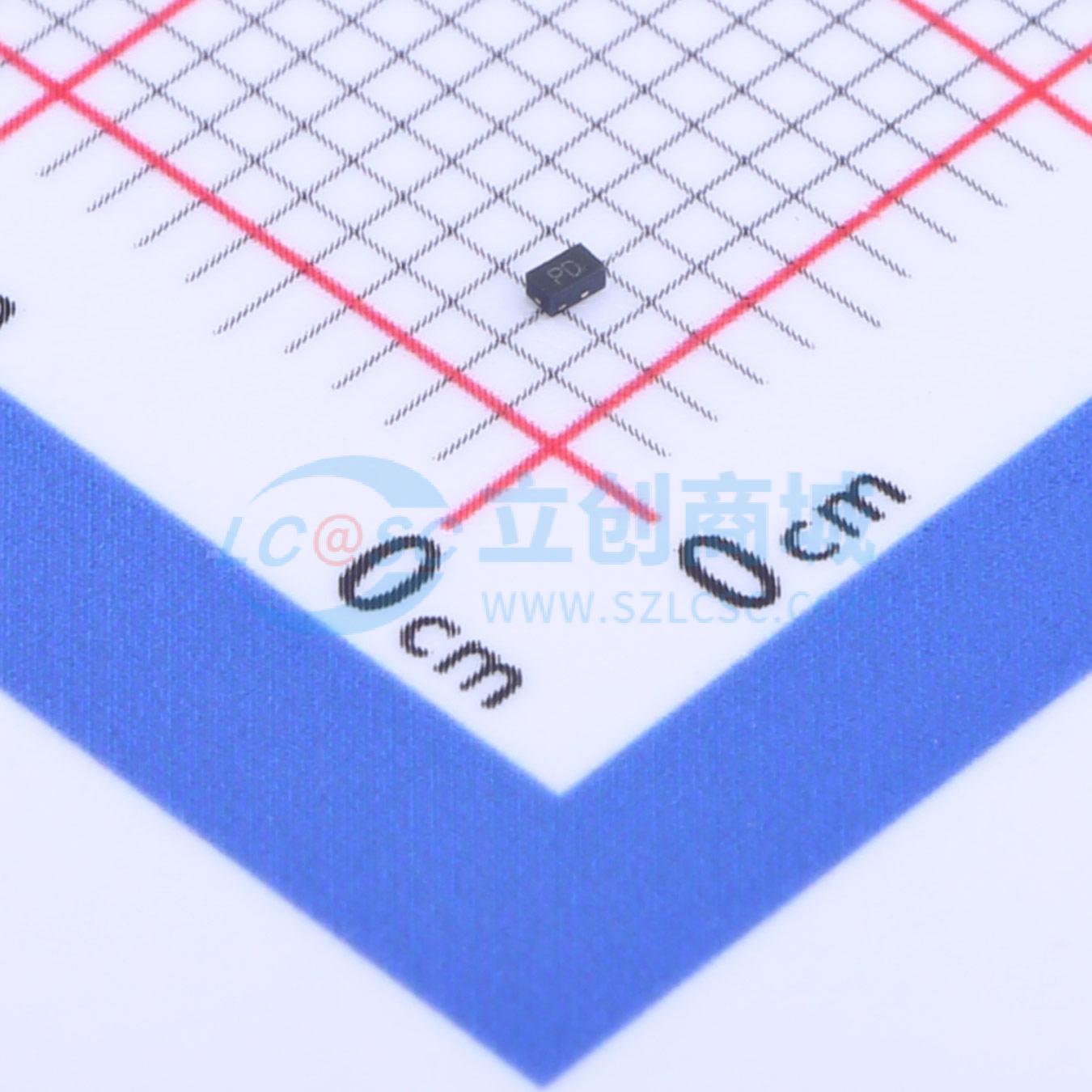

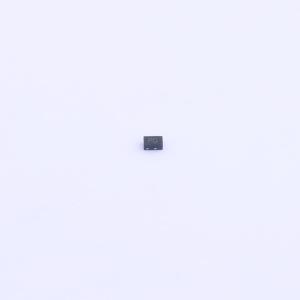

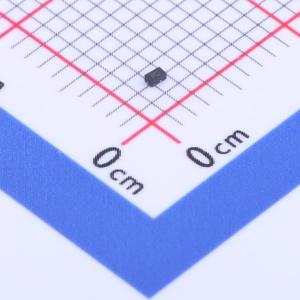

PESDNC2FD7VBL
双向ESD 7V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PESDNC2FD7VBL可保护敏感半导体元件，使其免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。它们具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它为设计人员提供了保护一条双向线路的灵活性。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDNC2FD7VBL
- 商品编号
- C1021685
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 10.5V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
PESDNC2FD7VBL可保护敏感半导体元件，使其免受静电放电（ESD）和其他电压引起的瞬态事件造成的损坏或故障。它们具有大截面积结，可传导高瞬态电流，为电路板级保护提供了理想的电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它为设计人员提供了保护一条双向线路的灵活性。
商品特性
- 每线60W峰值脉冲功率（tP = 8/20μs）
- DFN1006-2L封装
- 典型响应时间 < 1 ns
- 双向配置
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC 61000-4-2（ESD）±30kV（空气）、±30kV（接触）；IEC 61000-4-5（雷击）5A（8/20μs）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外围设备
