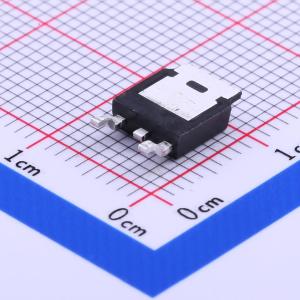

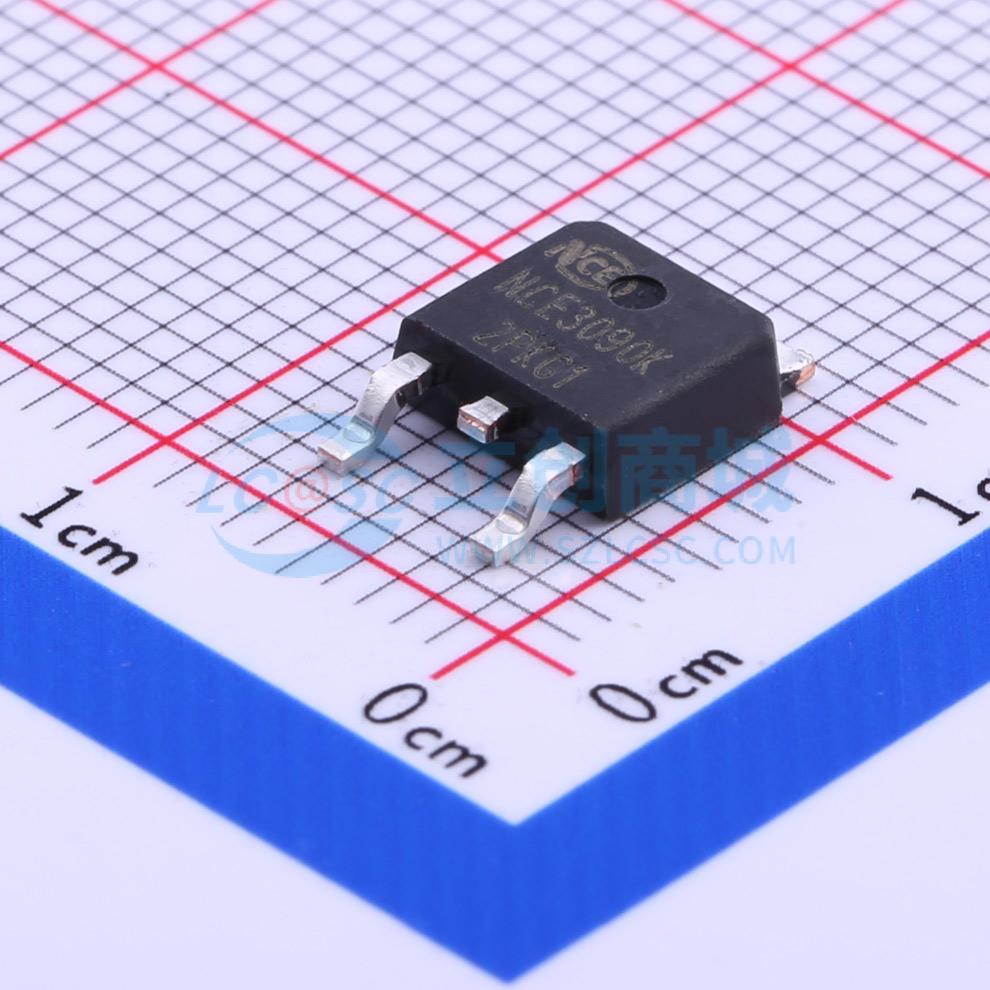

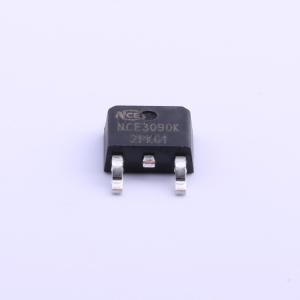

NCE3090K
1个N沟道 耐压:38V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 采用先进的沟槽技术和设计，可提供低栅极电荷的出色导通电阻，可用于各种应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE3090K
- 商品编号
- C108640
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.547克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 38V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 8mΩ@4.5V | |
| 耗散功率(Pd) | 105W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC@10V | |
| 输入电容(Ciss) | 3.433nF | |
| 反向传输电容(Crss) | 287pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 360pF |
商品概述
UTC 30N06 是一款低压功率 MOSFET，旨在具备更优特性，如快速开关时间、低栅极电荷、低导通电阻和出色的雪崩特性。这款功率 MOSFET 通常应用于汽车电源、高效 DC - DC 转换器和电池供电产品。
商品特性
- VDS = 30V, ID = 90A
- RDS(ON) = 4.1 m Ω(典型值)@ VGS = 10 V
- RDS(ON) = 5.9 m Ω(典型值)@ VGS = 4.5 V
- 高密度单元设计,实现超低RDS(ON)
- 雪崩电压和电流特性完全表征
- 高 EAS 下具有良好的稳定性和一致性
- 出色的封装,散热性能良好
- 采用特殊工艺技术,具备高ESD能力
应用领域
-DC/DC转换器-同步整流器
