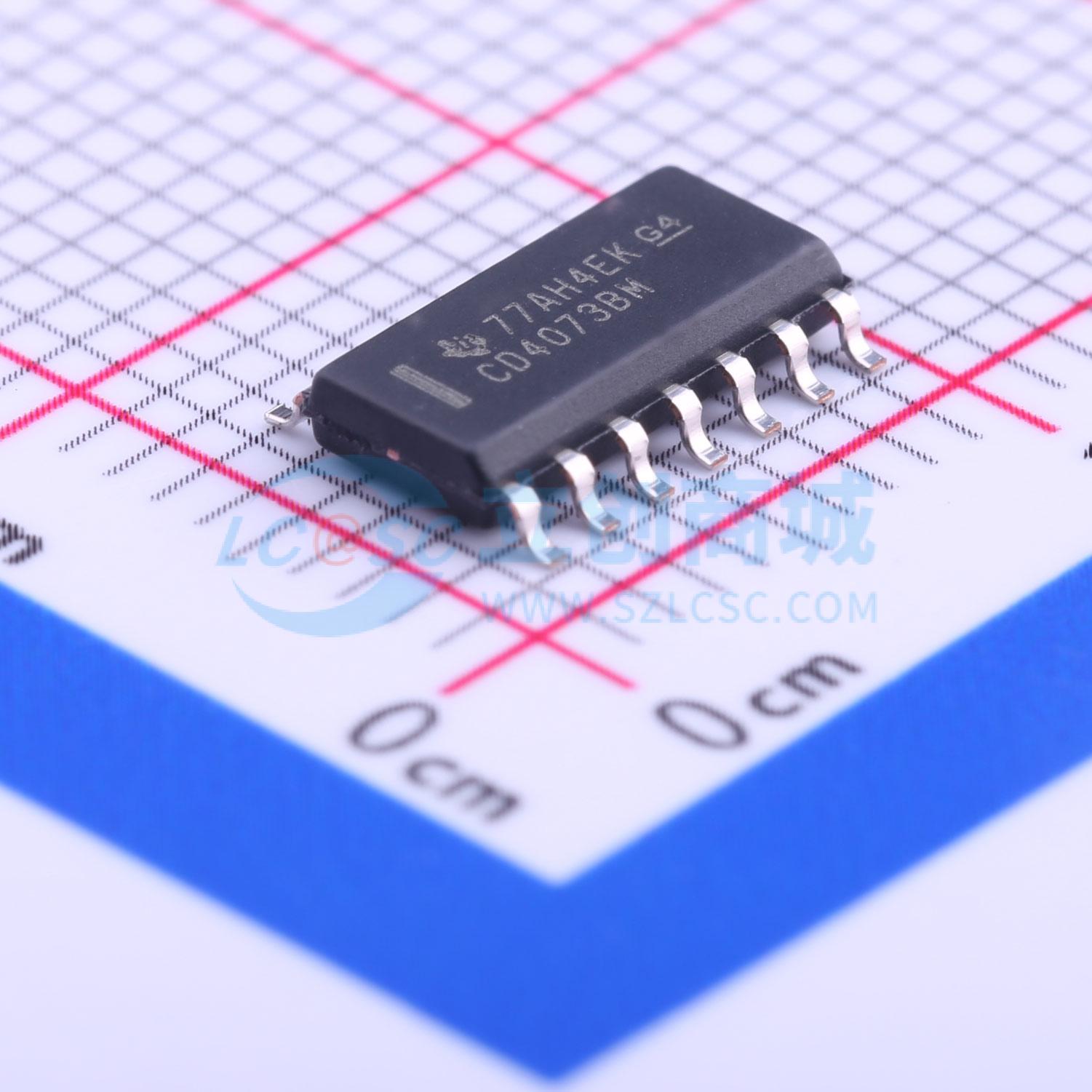

CD4073BM96
CMOS与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD4073B 3 通道、3 输入、3V 至 18V 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4073BM96
- 商品编号
- C108678
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.296克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 3 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 90ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
商品概述
本产品是额定电压20V的高压型CMOS与门，包含CD4073B三3输入与门、CD4081B四2输入与门、CD4082B双4输入与门，可直接实现与逻辑功能，补充现有CMOS门器件系列，提供多种封装形式。
商品特性
- 额定电压20V，属于高压型产品
- 中速运行，VDD=10V时，tPLH、tPHL典型值为60ns
- 在20V电压下完成静态电流全测试
- 全封装温度范围内，18V时最大输入电流为1μA；18V、25℃条件下最大输入电流为100nA
- 全封装温度范围内的噪声容限为：VDD=5V时1V，VDD=10V时2V，VDD=15V时2.5V
- 输出特性标准化对称
- 具备5V、10V、15V参数额定值
- 符合B系列CMOS器件描述的标准规范要求
- 直流电源电压范围VDD为-0.5V~+20V，电压参考基准为VSS引脚
- 所有输入引脚的输入电压范围为-0.5V~VDD+0.5V
- 任意单个输入的直流输入电流范围为±10mA
- 封装功耗：环境温度-55℃~+100℃时为500mW；环境温度+100℃~+125℃时，按12mW/℃线性降额至200mW
- 全封装温度范围所有封装类型中，每个输出晶体管的器件功耗为100mW
- 工作温度范围为-55℃~+125℃
- 存储温度范围为-65℃~+150℃
- 焊接过程中引脚最高温度要求：距离壳体1.59±0.79mm位置，最长10秒条件下最高温度为+265℃
- 提供多种封装可选：14引脚密封双列直插陶瓷封装、14引脚双列直插塑料封装、14引脚小外形封装、14引脚薄型收缩小外形封装
应用领域
- 数字逻辑系统设计，实现与逻辑功能
