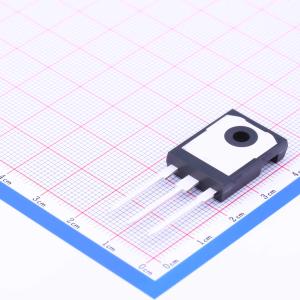

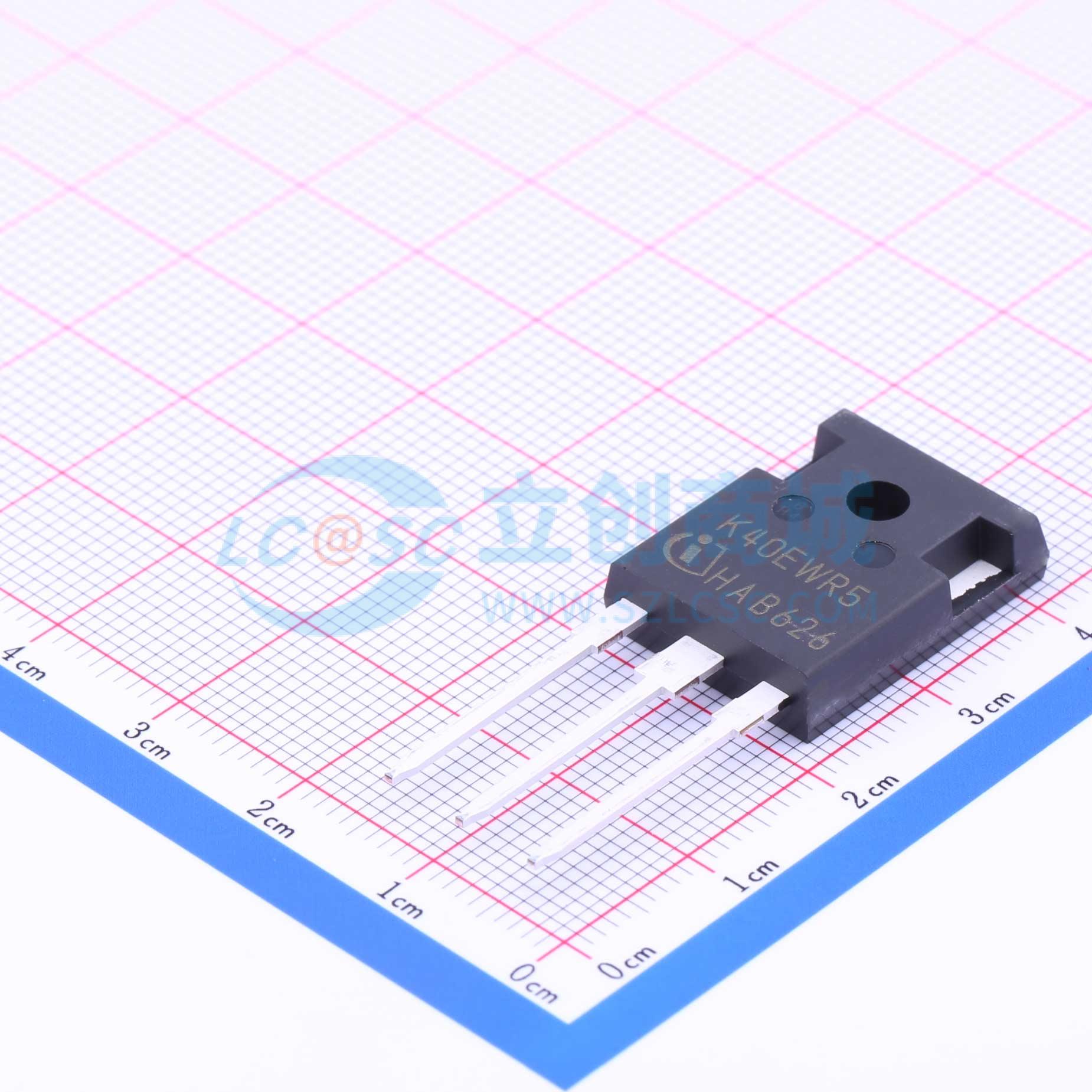

温馨提醒：图片仅供参考，商品以实物为准
IKW40N65WR5
带单片体二极管的反向导通IGBT，适用于ZCS应用，采用TRENCHSTOP 5技术，低EMI
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW40N65WR5
- 商品编号
- C108740
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.951克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 集电极脉冲电流(Icm) | 120A | |
| 集电极截止电流(Ices) | 40uA | |
| 集射极饱和电压(VCE(sat)) | 1.4V | |
| 栅极阈值电压(Vge(th)) | 4V | |
| 栅极电荷量(Qg) | 193nC@15V | |
| 输入电容(Cies) | 4.755nF |
| 属性 | 参数值 | |
|---|---|---|
| 输出电容(Coes) | 45pF | |
| 反向传输电容(Cres) | 20pF | |
| 开启延迟时间(Td(on)) | 42ns | |
| 关断延迟时间(Td(off)) | 432ns；500ns | |
| 导通损耗(Eon) | 770uJ；820uJ | |
| 关断损耗(Eoff) | 240uJ；160uJ | |
| 反向恢复时间(Trr) | 153ns；112ns | |
| 工作温度 | -40℃~+175℃ |
