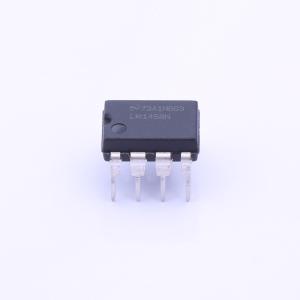

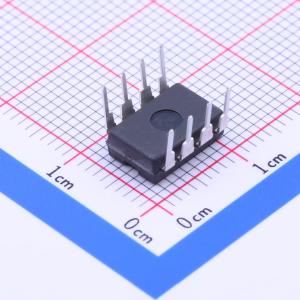

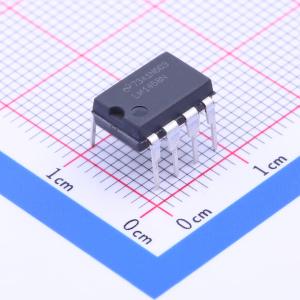

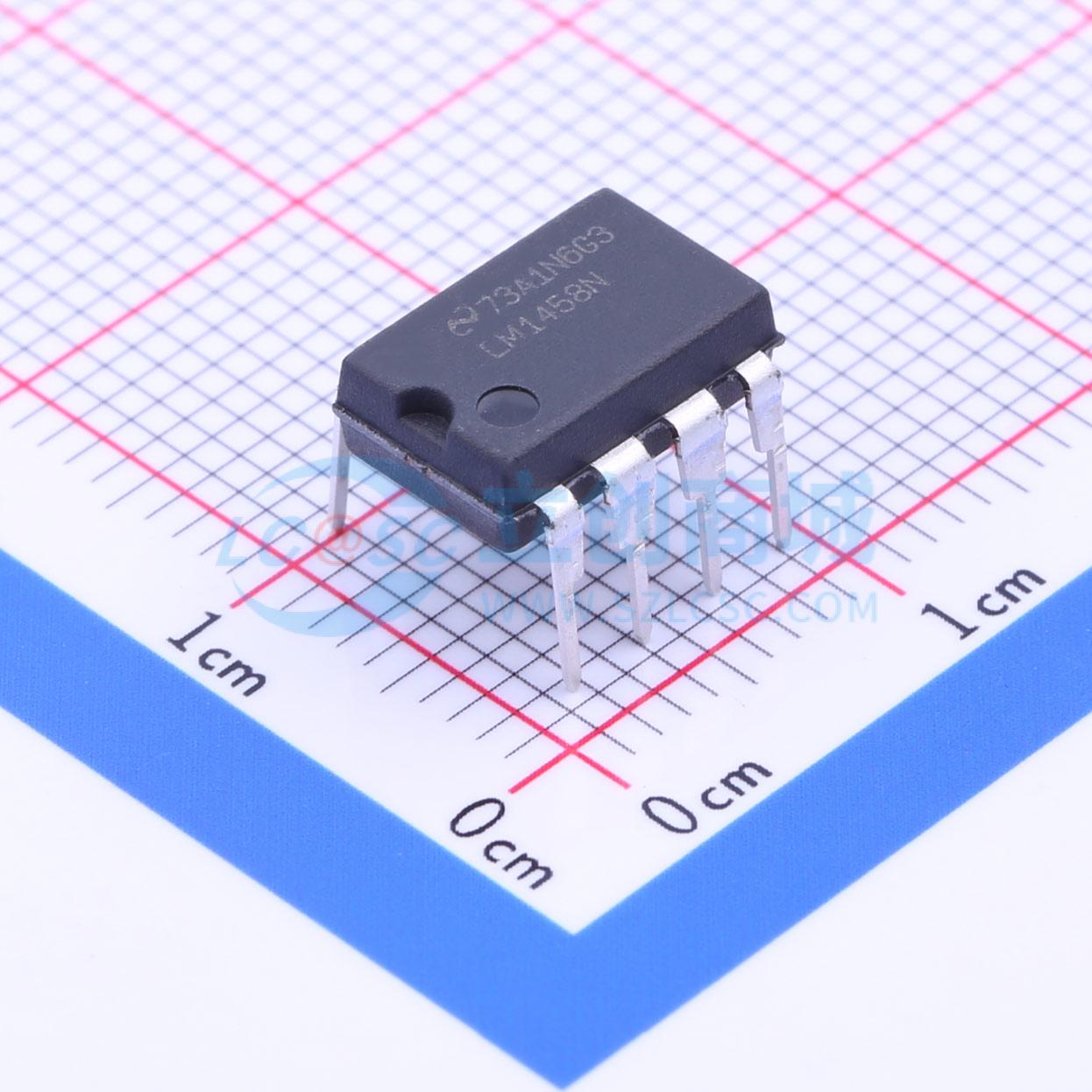

LM1458N/NOPB
双通道运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM1458 工作温度范围为 0°C 至 70°C 的双通道、36V、1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM1458N/NOPB
- 商品编号
- C108748
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | - | |
| 输入失调电压(Vos) | 6mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 500V/ms | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电流(Ios) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 90dB | |
| 静态电流(Iq) | 3mA | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -18V~18V | |
| 功能特性 | 内置补偿 |
商品概述
LM1458和LM1558是通用双运算放大器，两个放大器共享公共偏置网络和电源引脚，其余操作完全独立。LM1458与LM1558仅规格参数保证的温度范围不同，LM1458的规格参数保证范围为0℃~+70℃，LM1558为-55℃~+125℃。器件内置有限的ESD保护，存储或操作过程中应将引脚短接或将器件放置在导电泡沫中，防止静电损坏MOS栅极。LM1558的最高结温为150℃，LM1458的最高结温为100℃；高温环境下工作时，不同封装的器件需根据对应热阻降额使用；当电源电压低于±15V时，最大输入电压等于电源电压。
商品特性
- 不需要频率补偿
- 自带短路保护
- 共模和差分电压范围宽
- 功耗低
- 提供8引脚TO-99和8引脚PDIP封装
- 超出输入共模范围时不会发生闩锁
