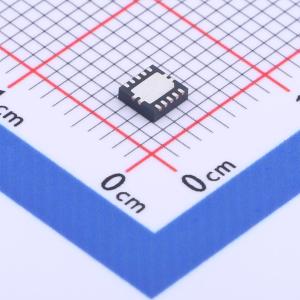

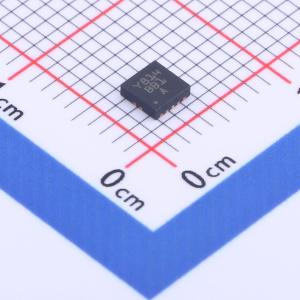

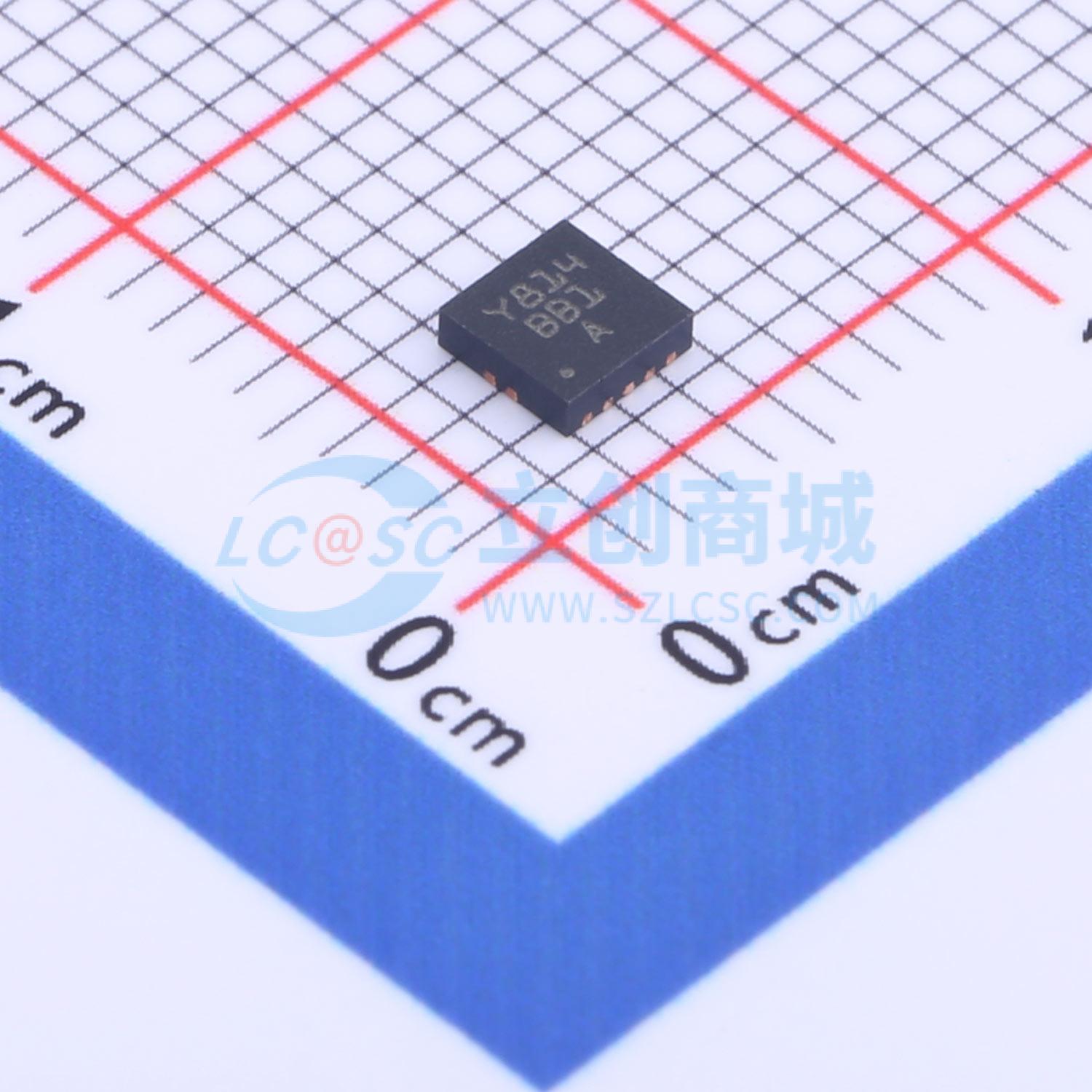

STBB1-APUR

高效率单电感双模式升降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STBB1AXX是一款高效率的双模式升降压开关模式转换器,采用四个内部开关（两个P通道和两个N通道）和独特的控制机制,能够在电池供电设备中提供稳定的输出电压。该器件支持PWM模式和节能模式,具有同步整流功能,最高效率可达94%。输入电压范围为2.0 V至5.5 V,输出电压范围为1.2 V至5.5 V。
品牌名称: ST(意法半导体)
商品型号: STBB1-APUR
商品编号: C967636
商品封装: DFN-10-EP(3x3)
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

STBB1-AXX 是一款固定频率、高效率的升降压 DC-DC 转换器，能够提供 1.2 V 至 5.5 V 的输出电压和 2.0 V 至 5.5 V 的输入电压。该器件可以在输入电压高于、等于或低于输出电压的情况下工作，使其适用于单节锂离子电池、多节碱性电池或 NiMH 应用，其中输出电压在电池电压范围内。集成的低 RDS(on) N 沟道和 P 沟道 MOSFET 开关有助于实现高效率。模式引脚允许选择自动模式和强制 PWM 模式，从而可以利用更低的功耗或更好的动态性能。该器件还包括软启动控制、热关断和电流限制。STBB1-AXX 采用 DFN10 (3x3 mm) 封装。

商品特性

升降压直流(DC)-DC转换器
工作输入电压范围从2.0 V到5.5 V
2%的直流反馈电压容差
同步整流
关断功能
1.5 MHz的开关频率
轻载时的节能模式
典型效率：>94%
在3.3 V下，开关峰值电流限制为2.3 A
关断电流<1 μA
提供DFN10 (3x3 mm)封装

应用领域

单节锂离子电池和3节碱性、镍氢电池供电设备
SD/MMC存储卡电源供应
智能计量系统
负载点调节
便携设备，物联网模块

数据手册PDF

放大查看下载PDF

优惠活动

5.8折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2V~5.5V
	输出电压	1.2V~5.5V
	输出电流	2.3A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	250uA
	开关管(内置/外置)	内置
	输出类型	可调
