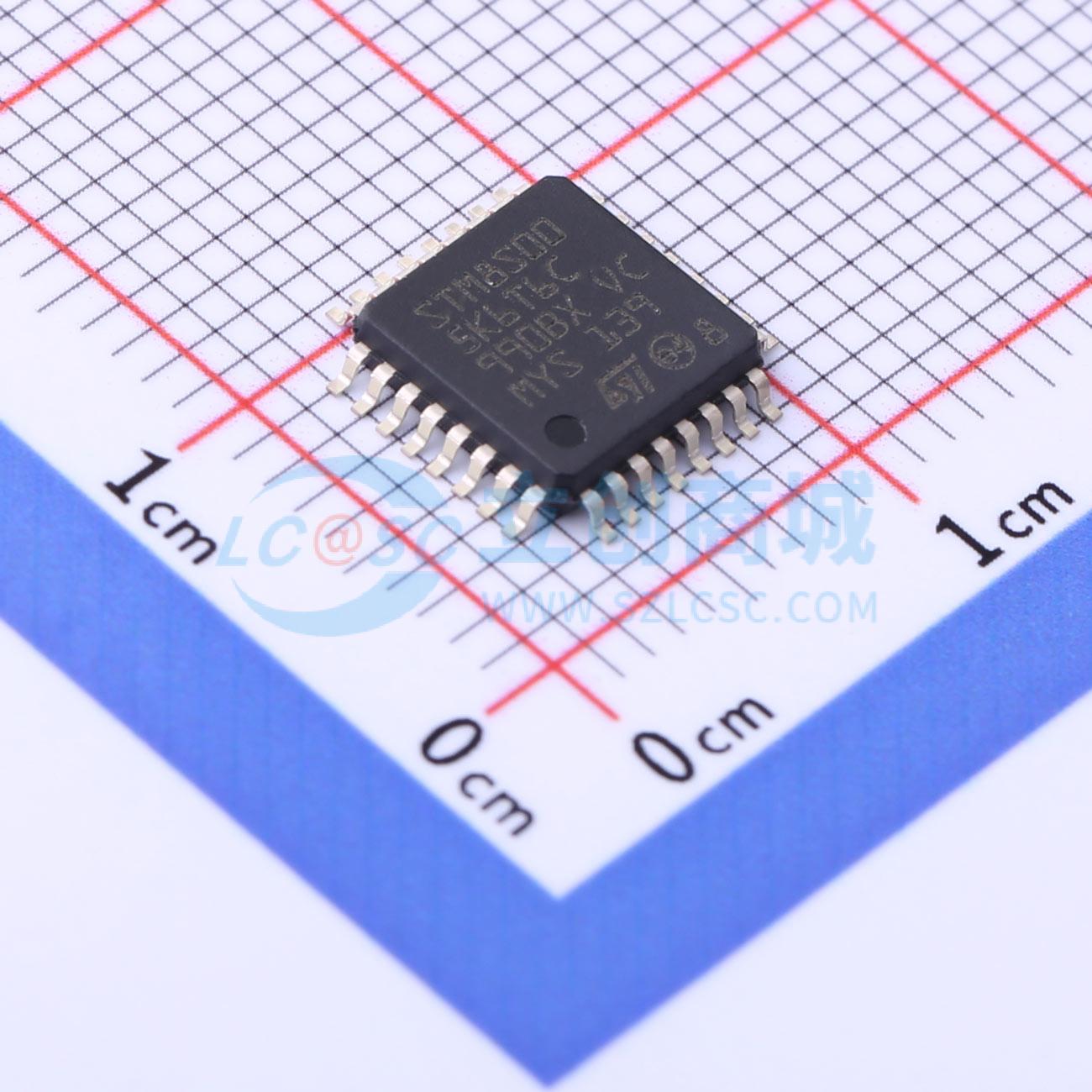

温馨提醒：图片仅供参考，商品以实物为准

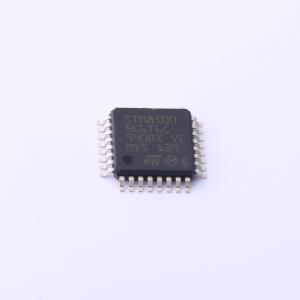

STM8S005K6T6CTR
主流超值系列8位MCU，具有32 KB Flash、16 MHz CPU和集成EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：最大CPU频率：16 MHz。 采用哈佛架构和3级流水线的先进STM8内核。 扩展指令集。 中等密度闪存/EEPROM。 程序存储器：32 KB闪存，在55℃下经过100个周期后数据可保留20年。 数据存储器：128字节真实数据EEPROM，耐久性高达100k次写/擦除周期
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8S005K6T6CTR
- 商品编号
- C967653
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.26克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8A | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 32KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 2KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 128Byte | |
| I/O数量 | 25 | |
| ADC(位数) | 10bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2.95V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
Value line系列16MHz STM8S 8位MCU，具备32KB Flash内存、数据EEPROM、10位ADC、定时器、UART、SPI及I²C接口。
商品特性
- 核心：最大fCPU为16MHz；采用先进STM8核心，哈佛架构，三级流水线；支持扩展指令集
- 内存：中密度Flash/EEPROM；程序内存为32KB Flash，55℃下100次循环后数据保留20年；数据内存为128字节真数据EEPROM，写/擦除循环次数可达100k；RAM为2KB
- 时钟、复位和电源管理：工作电压2.95V至5.5V；灵活时钟控制，支持4种主时钟源（低功耗晶体谐振振荡器、外部时钟输入、内部可修剪16MHz RC、内部低功耗128kHz RC）；时钟安全系统带时钟监控；支持低功耗模式（等待、主动暂停、暂停），可单独关闭外设时钟，具备永久激活的低功耗上电和掉电复位
- 中断管理：嵌套中断控制器，含32个中断；最多37个外部中断分布在6个向量上
- 定时器：2个16位通用定时器，带2+3个CAPCOM通道（IC、OC或PWM）；1个16位高级控制定时器，含4个CAPCOM通道、3个互补输出、死区插入和灵活同步；1个8位基本定时器带8位预分频器；自动唤醒定时器；窗口和独立看门狗定时器
- 通信接口：UART（支持同步操作时钟输出、SmartCard、IrDA、LIN）；SPI接口最高速率8Mbit/s；I²C接口最高速率400Kbit/s
- ADC：10位ADC，精度±1LSB，最多10个多路复用通道，支持扫描模式和模拟看门狗
- I/O：48引脚封装最多38个I/O，含16个高灌电流输出；高鲁棒性I/O设计，抗电流注入
- 开发支持：嵌入式单线接口模块（SWIM），用于快速片上编程和非侵入式调试
- 封装：LQFP48（7×7mm）、LQFP32（7×7mm）
