温馨提醒：图片仅供参考，商品以实物为准

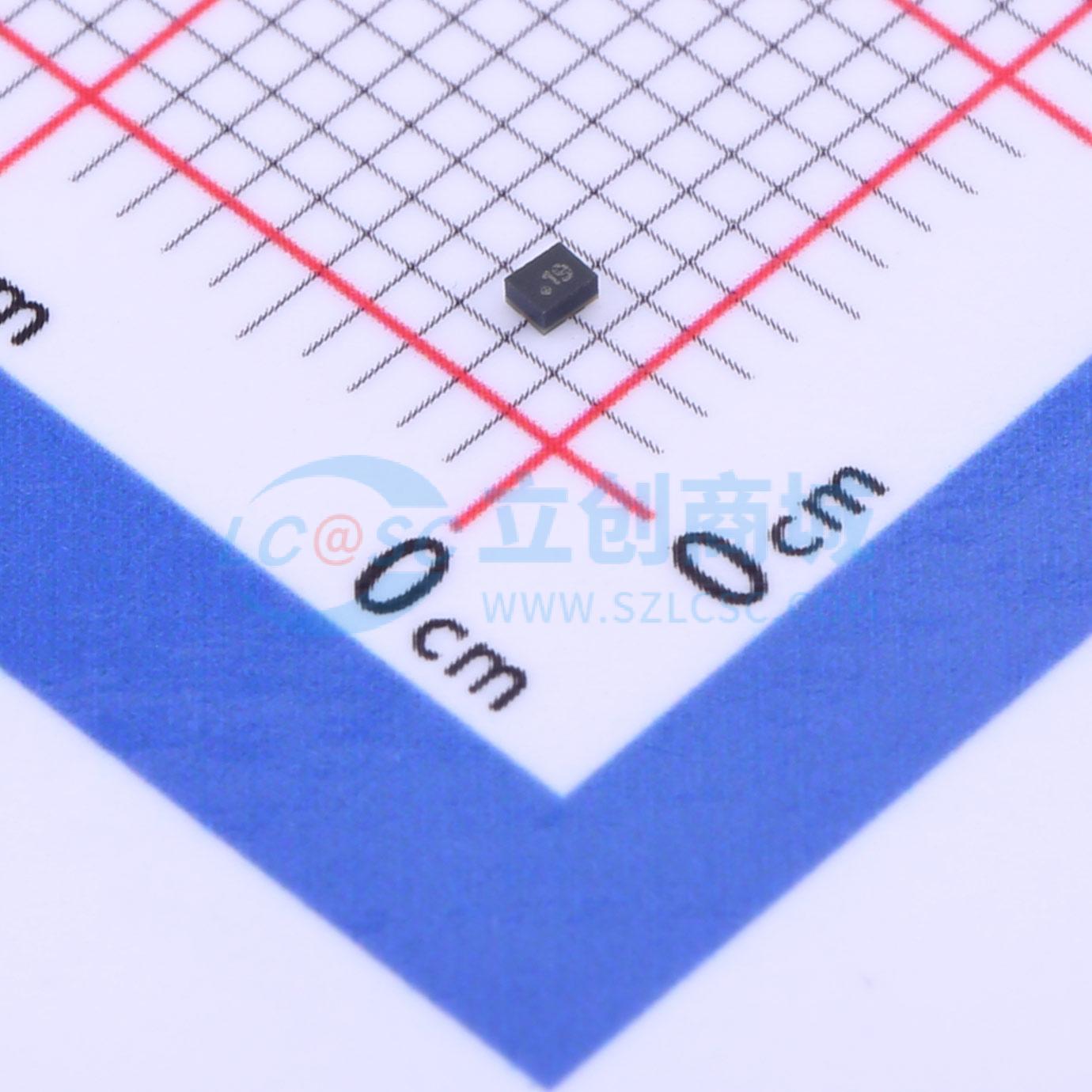

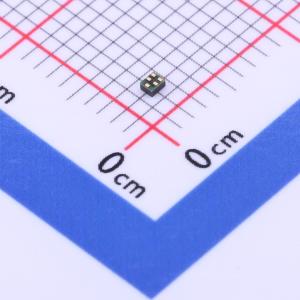

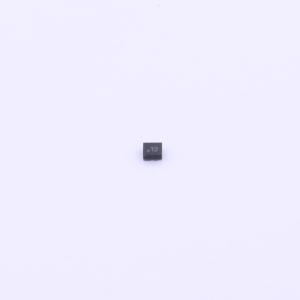

YTLP2312E
LTE B40 (2300~2400MHz) 带通滤波器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- RF滤波器、5G通讯
- 品牌名称
- YTL(亚特联)
- 商品型号
- YTLP2312E
- 商品编号
- C967666
- 商品封装
- SMD-5P,1.1x0.9mm
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 带通 | |
| 中心频率 | - | |
| 截止频率 | - | |
| 绝对带宽 | - | |
| 相对带宽 | - |
| 属性 | 参数值 | |
|---|---|---|
| 衰减 | -34dB；-30dB；-38dB；-53dB；-45dB；-28dB；-60dB | |
| 阻抗 | - | |
| 纹波 | 0.5dB；0.4dB；0.8dB | |
| 插入损耗 | 1.8dB | |
| 工作温度 | -20℃~+85℃ |
商品概述
YTLP2312E 是一款专为具有LTE B40频段的移动设备设计的高性能微型滤波器。它采用了薄膜体声波谐振器（FBAR）技术，可以提供低插入损耗和陡峭的裙边。这使得Wi-Fi信号能够在同一设备内或彼此靠近的情况下共存。
在一般性能方面，YTLP2312E 在通带内的典型插入损耗小于2.4dB。在Wi-Fi和LTE41频段的典型抑制大于35dB。
对于芯片封装，YTLP2312E 采用先进的模块封装技术，实现了1.1 x 0.9 x 0.6 mm的行业标准尺寸，包括凸点和倒装芯片。
应用领域
- Wi-Fi - 长期演进技术（Long Term Evolution）共存应用
