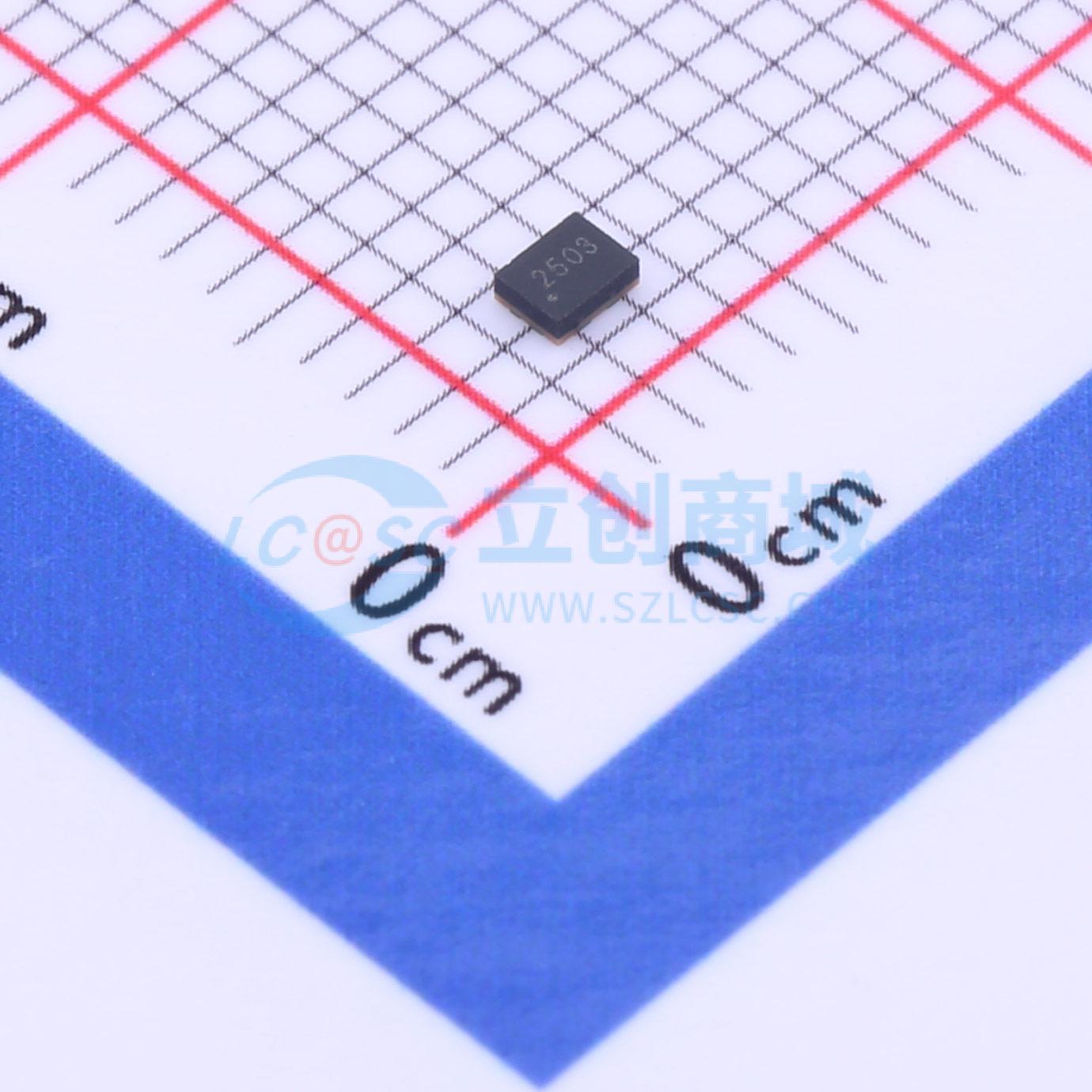

温馨提醒：图片仅供参考，商品以实物为准
YTLD2503C
用于LTE Band7的高性能双工器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RF滤波器、5G通讯
- 品牌名称
- YTL(亚特联)
- 商品型号
- YTLD2503C
- 商品编号
- C967670
- 商品封装
- SMD,1.8x1.4mm
- 包装方式
- 编带
- 商品毛重
- 0.133克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF滤波器 | |
| 滤波器类型 | 带宽 | |
| 阻抗 | 50Ω |
| 属性 | 参数值 | |
|---|---|---|
| 纹波 | 0.8dB | |
| 插入损耗 | 1.8dB | |
| 工作温度 | -20℃~+85℃ |
商品概述
YTLD2503C 是一款高性能双工器，专为LTE频段7（2500~2570 MHz上行链路，2620~2690 MHz下行链路）的应用设计。它采用ROFS的MEMS BAW技术，提供高Q值滤波器和一流的可靠性。发射端口的低插入损耗和回波损耗减少了来自功率放大器的电流。在Wi-Fi频段外的高衰减使其能够在工作条件下与Wi-Fi信号共存。接收端口的高隔离度提高了接收频段的灵敏度。
YTLD2503C 使用芯片级封装（CSP）技术将滤波器组装成一个模塑板载模块，其尺寸为1.8 mm x 1.4 mm，高度为0.61 mm。
