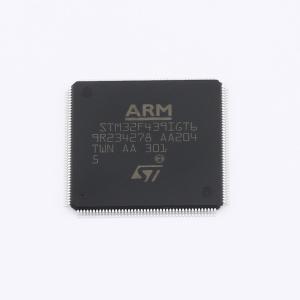

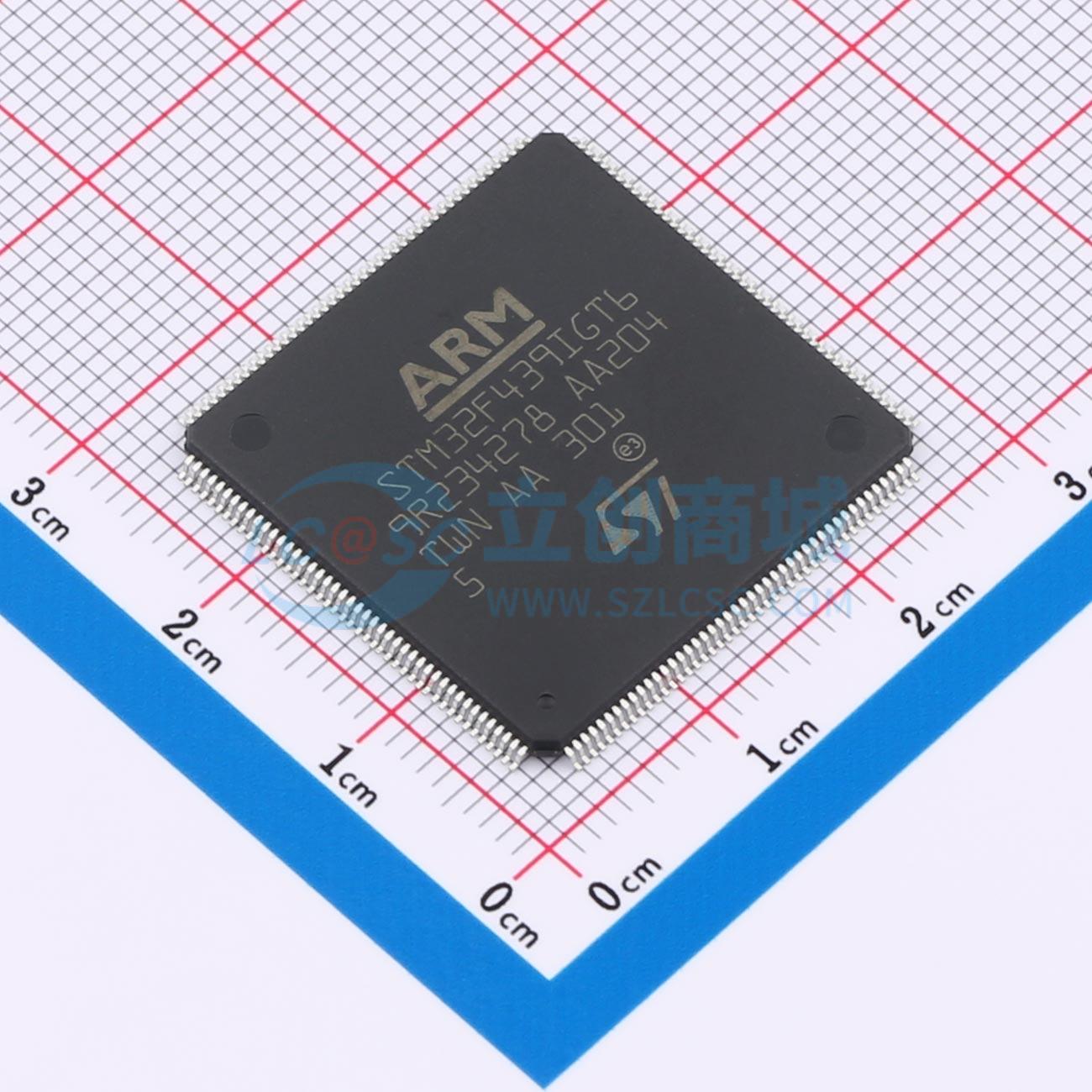

温馨提醒：图片仅供参考，商品以实物为准
STM32F439IGT6
带DSP和FPU的高性能高级系列ARM Cortex-M4 MCU，具有1 MB Flash、180 MHz CPU、ART加速器、Chrom-ART加速器、TFT、带SDRAM的FMC、TFT和硬件加密
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 32位Arm Cortex-M4 MCU+FPU，225DMIPS，高达2MB闪存/256 + 4KB RAM，加密功能，USB OTG HS/FS，以太网，17个定时器，3个ADC，20个通信接口，摄像头和LCD-TFT
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F439IGT6
- 商品编号
- C967646
- 商品封装
- LQFP-176(24x24)
- 包装方式
- 托盘
- 商品毛重
- 1.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M4 | |
| CPU最大主频 | 180MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 256KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 140 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 窗口看门狗(WWDG)；独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；真随机数发生器(TRNG)；内置通用定时器；硬件CRC；掉电复位(PDR) |
商品概述
32位Cortex®-M4 MCU+FPU，225 DMIPS，最高2MB Flash内存/256+4KB RAM，支持加密功能、USB OTG HS/FS、以太网、17个定时器、3个ADC、20个通信接口、摄像头及LCD-TFT接口。
商品特性
- 核心：Arm® 32位Cortex®-M4 CPU带FPU，自适应实时加速器（ART Accelerator™）支持从Flash内存0等待状态执行，频率最高180 MHz，MPU，225 DMIPS/1.25 DMIPS/MHz（Dhrystone 2.1）及DSP指令
- 内存：最高2MB Flash内存（分两个bank支持读写同时进行）；最高256+4KB SRAM（含64KB CCM核心耦合数据RAM）；灵活外部内存控制器（最高32位数据总线，支持SRAM、PSRAM、SDRAM/LPSDR SDRAM、Compact Flash/NOR/NAND内存）
- 显示接口：LCD并行接口（8080/6800模式）；LCD-TFT控制器（分辨率可编程，总宽度最高4096像素，总高度最高2048行，像素时钟最高83 MHz）；Chrom-ART Accelerator™（DMA2D）用于增强图形内容创建
- 时钟、复位和电源管理：应用电源及I/O电压范围1.7 V至3.6 V；POR、PDR、PVD和BOR；4至26 MHz晶体振荡器；内部16 MHz工厂校准RC（精度1%）；32 kHz RTC振荡器（带校准）；内部32 kHz RC（带校准）
- 低功耗：支持睡眠、停止和待机模式；VBAT电源供RTC、20×32位备份寄存器及可选4KB备份SRAM
- 模拟功能：3×12位2.4 MSPS ADC（最高24通道，三重交错模式下7.2 MSPS）；2×12位D/A转换器；通用DMA（16流DMA控制器带FIFO和突发支持）
- 定时器：最高17个定时器（最高12个16位和2个32位定时器，频率最高180 MHz，每个带最多4个IC/OC/PWM或脉冲计数器及正交编码器输入）
- 封装：LQFP100（14×14 mm）、LQFP144（20×20 mm）、LQFP176（24×24 mm）、LQFP208（28×28 mm）、UFBGA176（10×10 mm）、UFBGA169（7×7 mm）、TFBGA216（13×13 mm）、WLCSP143
- 调试模式：SWD & JTAG接口；Cortex-M4 Trace Macrocell™
- I/O端口：最高168个带中断能力的I/O端口（最高164个90 MHz快速I/O，最高166个5V耐受I/O）
- 通信接口：最高21个通信接口（最高3×I2C接口（SMBus/PMBus）；最高4个USART/4个UART（11.25 Mbit/s，ISO7816接口、LIN、IrDA、调制解调器控制）；最高6个SPI（45 Mbits/s，2个带复用全双工I2S，通过内部音频PLL或外部时钟实现音频级精度；1×SAI串行音频接口；2×CAN（2.0B Active）及SDIO接口）
- 高级连接：USB 2.0全速设备/主机/OTG控制器（带片上PHY）；USB 2.0高速/全速设备/主机/OTG控制器（带专用DMA、片上全速PHY和ULPI）；10/100以太网MAC（带专用DMA，支持IEEE 1588v2硬件、MII/RMII）
- 摄像头接口：8至14位并行摄像头接口（最高54 Mbytes/s）
- 加密加速：硬件加速支持AES 128、192、256，Triple DES，HASH（MD5、SHA-1、SHA-2）及HMAC
- 其他功能：真随机数生成器；CRC计算单元；RTC（亚秒级精度，硬件日历）；96位ID
