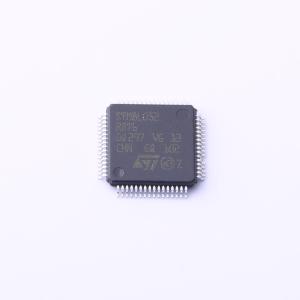

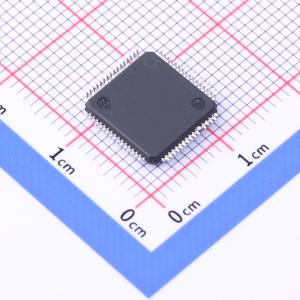

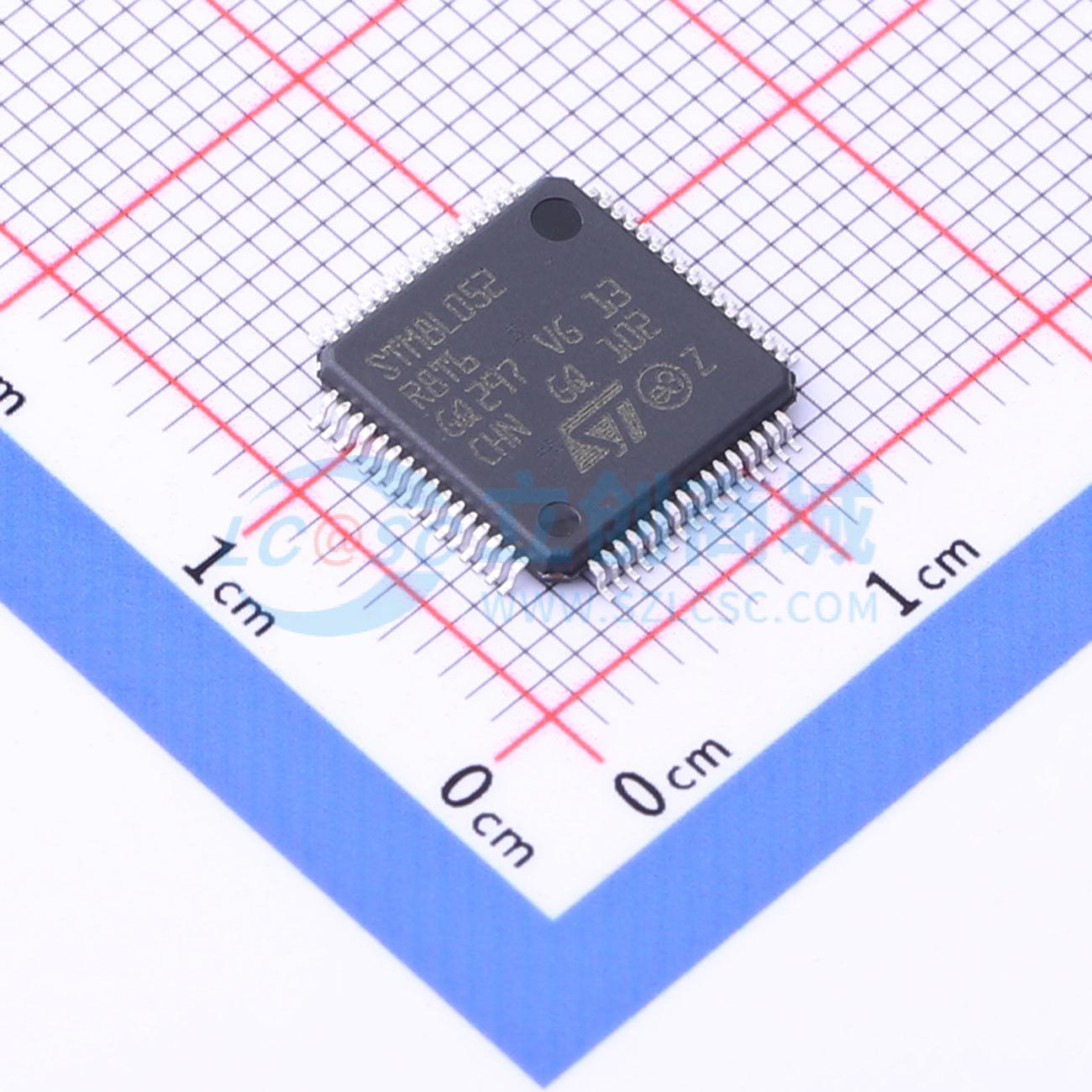

STM8L052R8T6TR
超低功耗8位MCU，具有64 KB Flash、16 MHz CPU和集成EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：工作条件。工作电源：1.8V至3.6V。温度范围：-40℃至85℃。低功耗特性。5种低功耗模式：等待、低功耗运行（5.9μA）、低功耗等待（3μA）、带完整RTC的活动暂停（1.4μA）、暂停（400nA）。动态功耗：200μA/MHz + 330μA
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8L052R8T6TR
- 商品编号
- C967650
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 编带
- 商品毛重
- 0.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 4KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | 256Byte | |
| I/O数量 | 54 | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
Value Line 8位超低功耗微控制器，配备64KB闪存、256字节数据EEPROM、实时时钟（RTC）、液晶显示屏（LCD）、定时器、通用同步异步收发器（USART）、I2C、SPI及模数转换器（ADC）。
商品特性
- 工作条件：工作电源1.8V至3.6V；温度范围-40℃至85℃
- 低功耗特性：5种低功耗模式（等待、低功耗运行5.9μA、低功耗等待3μA、带完整实时时钟的主动暂停1.4μA、暂停400nA）；动态功耗200μA/MHz +330μA；每个I/O超低泄漏50nA；从暂停模式快速唤醒4.7μs
- 先进STM8内核：哈佛架构和3级流水线；最大频率16MHz，峰值16 CISC MIPS；最多40个外部中断源
- 复位和电源管理：低功耗超安全BOR复位（5个可编程阈值）；超低功耗POR/PDR；可编程电压检测器（PVD）
- 时钟管理：32kHz和1至16MHz晶体振荡器；内部16MHz工厂微调RC；38kHz低功耗RC；时钟安全系统
- 低功耗实时时钟：BCD日历带闹钟中断；数字校准精度±0.5ppm；高级防篡改检测
- 液晶显示屏：8×24或4×28配置，带升压转换器
- 存储器：64KB闪存程序存储器和256字节数据EEPROM（带ECC、RWW）；灵活的读写保护模式；4KB RAM；采用LQFP64封装
- DMA：4个通道支持ADC、SPI、I2C、USART、定时器；1个通道用于存储器到存储器传输
- 12位ADC：最高1Msps采样率，27个通道；内部参考电压
- 定时器：3个16位定时器（2通道，支持输入捕获、输出比较、PWM及正交编码器）；1个16位高级控制定时器（3通道，支持电机控制）；1个8位定时器（7位预分频器）；2个看门狗（1个窗口型，1个独立型）；蜂鸣器定时器（1、2或4kHz频率）
- 通信接口：2个同步串行接口（SPI）；快速I2C（400kHz，支持SMBus和PMBus）；3个USART（含ISO7816接口及IrDA）
- 最多54个I/O引脚，均可映射到中断向量
- 开发支持：快速片上编程和非侵入式调试（SWIM）；基于USART的引导加载程序
