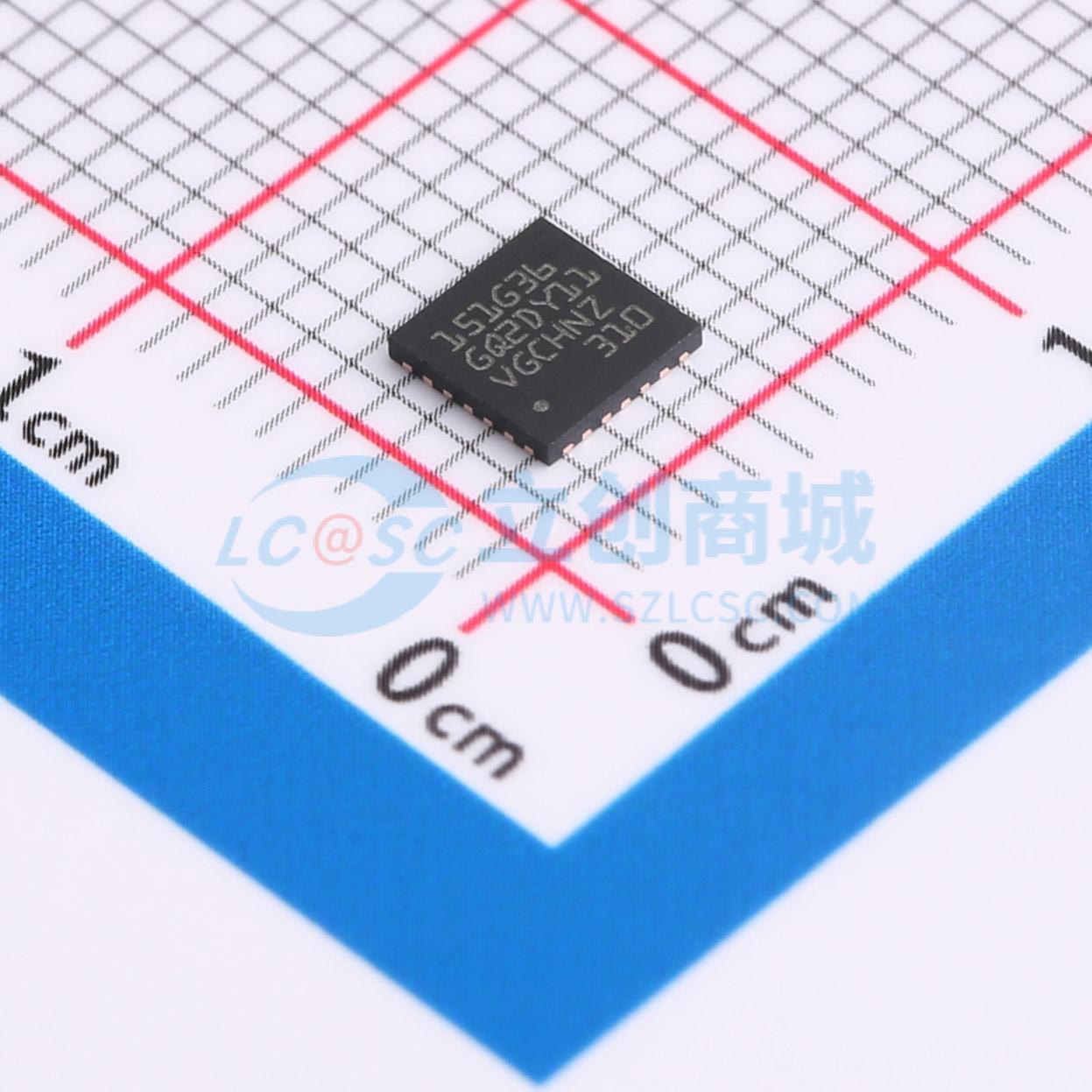

温馨提醒：图片仅供参考，商品以实物为准
STM8L151G3U6
超低功耗8位MCU，具有8 KB Flash、16 MHz CPU和集成EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM8L151G3U6
- 商品编号
- C967651
- 商品封装
- UFQFPN-28(4x4)
- 包装方式
- 托盘
- 商品毛重
- 0.118182克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | STM8 | |
| CPU最大主频 | 16MHz | |
| CPU位数 | 8 Bit | |
| 程序存储容量 | 8KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 1KB | |
| EEPROM容量 | 256Byte | |
| I/O数量 | 26 | |
| 振荡器类型 | 内置 | |
| 工作电压 | 1.8V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
该产品是一款基于STM8核心的微控制器，具备低功耗特性、多种外设接口及灵活的存储配置。
商品特性
- 工作电源：无BOR时1.65至3.6V，有BOR时1.8至3.6V；温度范围-40至85℃或125℃
- 5种低功耗模式：等待、低功耗运行、低功耗等待、带RTC的主动暂停、暂停；每个I/O超低泄漏50nA；从暂停模式快速唤醒5μs
- 采用哈佛架构和3级流水线的STM8核心，最大频率16MHz，峰值16 CISC MIPS，最多40个外部中断源
- 低功耗超安全BOR复位（5个可选阈值）、超低功耗POR/PDR、可编程电压检测器（PVD）
- 时钟管理：32kHz和1-16MHz晶体振荡器、内部16MHz工厂微调RC、内部38kHz低功耗RC、时钟安全系统
- 低功耗RTC：BCD日历带闹钟中断、数字校准（精度±0.5ppm）、LSE安全系统、从暂停模式自动唤醒（带周期性中断）
- 存储：最多8KB Flash程序存储器+256字节数据EEPROM（带ECC）、灵活的读写保护模式、1KB RAM
- 封装类型：LQFP48（7x7mm）、TSSOP20（6.4x4.4mm）、UFQFPN28（4x4mm）、UFQFPN20（3x3mm）、UFQFPN32（5x5mm）
- DMA：4个通道支持ADC、SPI、I2C、USART、定时器；1个通道用于内存到内存
- 12位ADC：最高1Msps/28通道，带温度传感器和内部参考电压
- 2个超低功耗比较器：1个带固定阈值，1个轨到轨，支持唤醒
- 定时器：两个16位定时器（2通道、正交编码器）、一个8位定时器（7位预分频器）、1个窗口看门狗和1个独立看门狗、蜂鸣器定时器（1/2/4kHz）
- 通信接口：同步串行接口（SPI）、快速I2C（400kHz）、USART
- 最多41个I/O（可映射到中断向量）；最多20个电容感应通道（支持触摸键、接近触摸、线性触摸、旋转触摸传感器）
- 开发支持：快速片上编程和非侵入式调试（SWIM）、USART引导加载程序
- 96位ID
