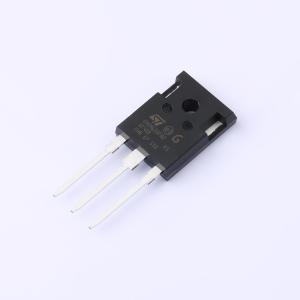

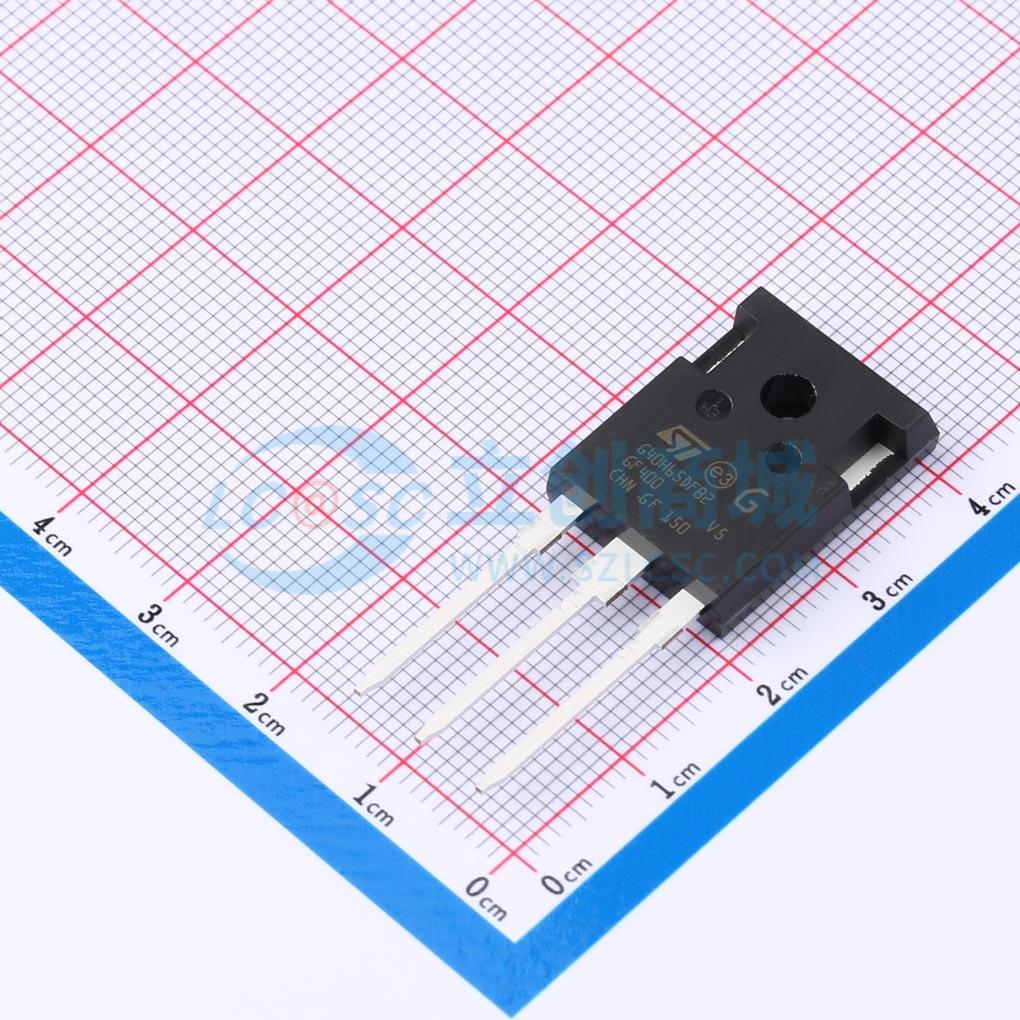

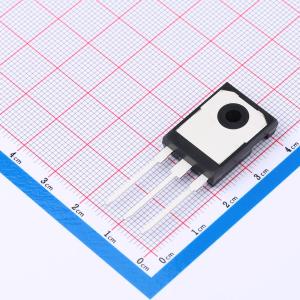

温馨提醒：图片仅供参考，商品以实物为准
STGWA40H65DFB2
650V 72A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 650 V、40 A高速沟槽栅场截止HB2系列IGBT，TO-247长引线封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGWA40H65DFB2
- 商品编号
- C967637
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.006克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 230W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 72A | |
| 集射极饱和电压(VCE(sat)) | 2V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5V@1mA | |
| 栅极电荷量(Qg) | 153nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.3nF | |
| 输出电容(Coes) | 122pF | |
| 反向传输电容(Cres) | 64pF | |
| 开启延迟时间(Td(on)) | 18ns | |
| 关断延迟时间(Td(off)) | 72ns | |
| 导通损耗(Eon) | 765uJ | |
| 关断损耗(Eoff) | 410uJ | |
| 反向恢复时间(Trr) | 75ns |
商品概述
最新的650V HB2系列IGBT代表了先进专有沟槽栅场截止结构的演进。HB2系列的性能在传导方面进行了优化，这得益于低电流值下更好的VCE(sat)行为，以及降低的开关能量。一个非常快速的软恢复二极管与IGBT反向并联共封装。这款产品专为在广泛的快速应用中最大化效率而设计。
商品特性
- 最大结温：175℃
- 低VCE(sat)=1.55V（典型值）@IC=40A
- 非常快速且软恢复的共封装二极管
- 最小化的尾电流
- 紧密的参数分布
- 低热阻
- 正的VCE(sat)温度系数
应用领域
- 焊接
- 功率因数校正
- UPS
- 太阳能逆变器
- 充电器
