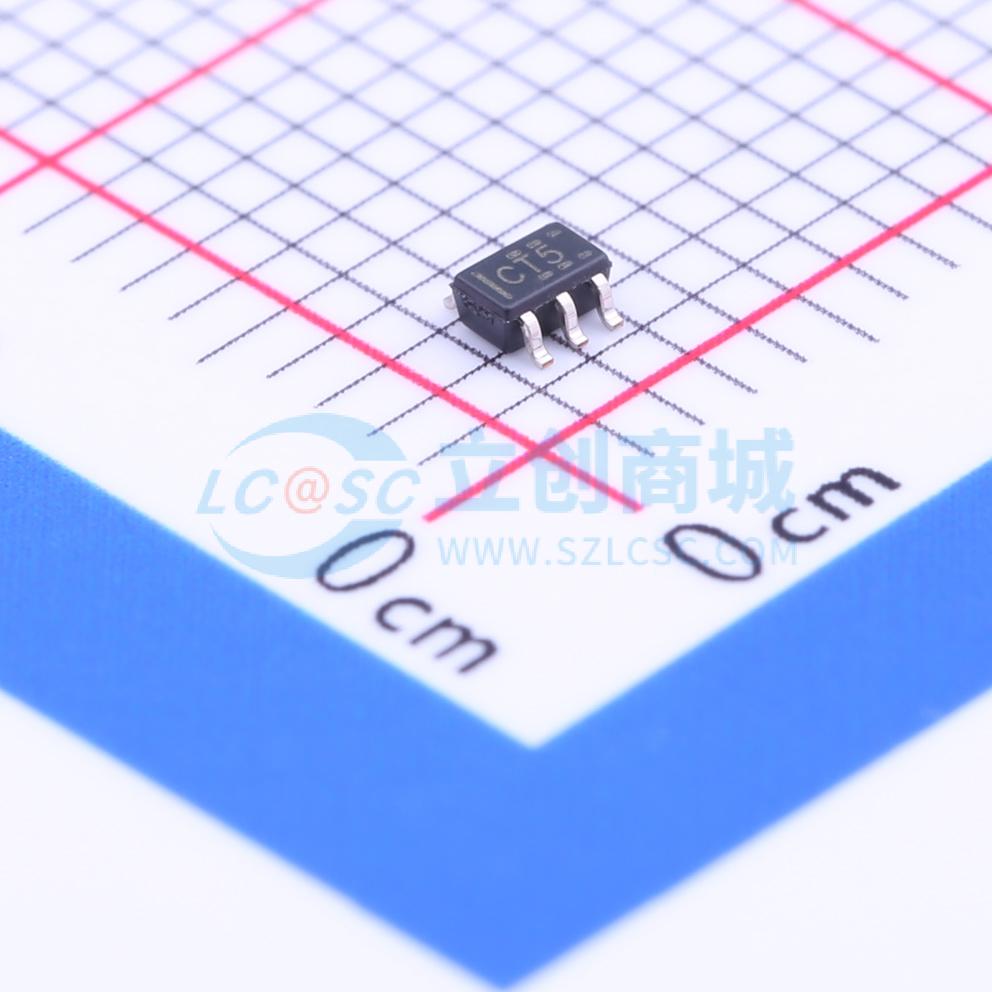

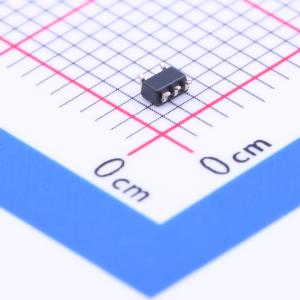

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G06DCKT
带漏极开路输出的单通道反相缓冲器/驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G06 具有漏极开路输出的单通道 1.65V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G06DCKT
- 商品编号
- C99256
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | - | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 4.5ns@3.3V | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
SN74LVC1G06是带开漏输出的单路反相缓冲器/驱动器，设计用于1.65V~5.5V的VCC工作范围。NanoFree封装技术是集成电路封装领域的创新，将芯片作为封装本体。该器件输出为开漏结构，可与其他开漏输出连接，实现低电平有效线或或高电平有效线与功能，最大灌电流为32mA。该器件针对部分掉电应用进行了完整规格设计，掉电时Ioff电路会禁用输出，阻止电流回流进入器件，避免器件受损。
商品特性
- ESD防护性能超出JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
- 提供NanoFree封装
- 支持5V VCC工作
- 输入和开漏输出可承受电压最高达5.5V
- 在3.3V、125℃条件下，最大tpd为4.5ns
- 功耗低，最大Icc为10μA
- 3.3V条件下，开漏器件输出驱动能力为±24mA
- Ioff支持部分掉电模式和反向驱动保护
- 闩锁性能超出100mA，符合JESD 78 II类标准
- 可支持向上或向下电平转换
- 所有端口均具备施密特触发特性
应用领域
- 影音接收器
- 蓝光播放器及家庭影院
- DVD刻录机及播放器
- 台式电脑或笔记本电脑
- 数字收音机或网络收音机播放器
- 数码摄像机
- 嵌入式电脑
- 个人导航设备
- 移动互联网设备
- 网络投影仪前端
- 便携式媒体播放器
- 专业音频混音器
- 烟雾报警器
- 企业级固态硬盘
- 高清电视
- 企业级平板设备
- 便携式音频底座
- DLP前置投影系统
- DVR与DVS
- 数码相框
- 数码相机
