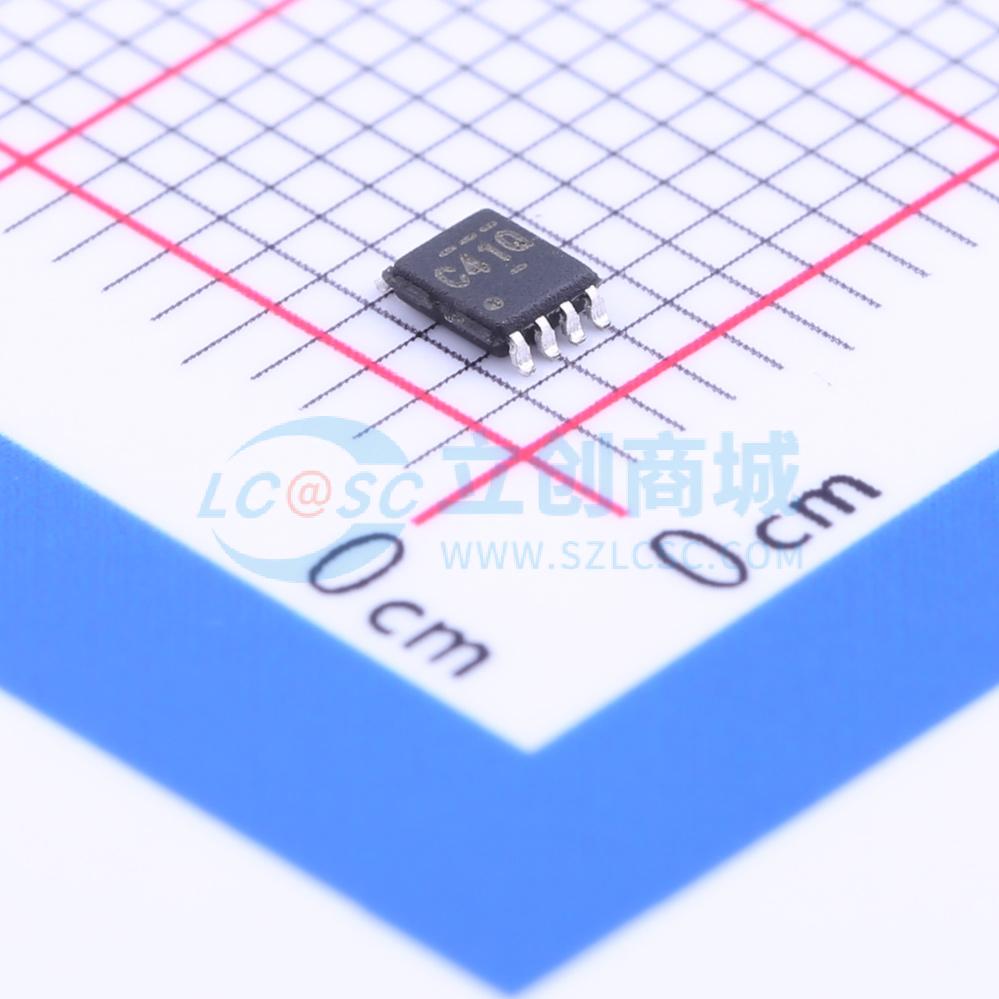

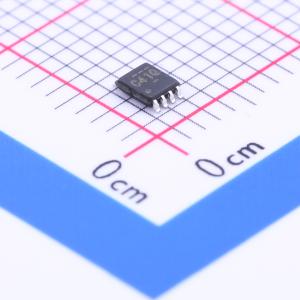

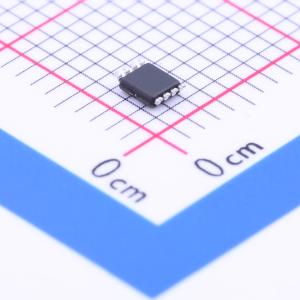

SN74LVC2G241DCUT
双路三态输出缓冲器和驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G241 具有三态输出的 2 通道、1.65V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G241DCUT
- 商品编号
- C99257
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 1.4ns@3.3V,50pF | |
| 功能特性 | 掉电隔离;输出使能;电平转换 |
商品概述
本产品为带三态输出的双缓冲器与驱动器,支持VCC在1.65V~5.5V范围工作,专为改善三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发送器的性能与密度设计,内部集成两个带独立输出使能输入的1位线路驱动器,采用NanoFree封装技术以芯片本身作为封装。当输出使能处于对应状态时,数据会从A输入传输到Y输出,输出可配置为高阻态;为保证上电或掉电过程中输出维持高阻态,输出使能需分别通过上拉电阻接VCC、下拉电阻接GND,电阻最小取值由驱动器的灌电流或拉电流能力决定。本产品支持部分掉电应用,掉电时相关电路会关闭输出,避免反向电流损坏器件,还可将最高5.5V的输入降压转换至VCC电平。
商品特性
- 提供NanoFree封装可选
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 在3.3V条件下最大传输延迟tpd为4.1ns
- 低功耗,ICC最大为10μA
- 3.3V条件下输出驱动能力为±24mA
- 在VCC=3.3V,环境温度25℃时,典型输出地弹VOLP小于0.8V
- 在VCC=3.3V,环境温度25℃时,典型输出VOH下冲VOHV大于2V
- Ioff支持带电插入、部分掉电模式和反向驱动保护
- 可用作电压转换,将最高5.5V的输入降压转换至VCC电平
- 闩锁性能超过100mA,符合JESD 78 II类标准
- ESD防护符合JESD 22标准,人体模型可达2000V,机器模型可达200V,充电器件模型可达1000V
应用领域
- AV接收器
- 蓝光播放器和家庭影院
- DVD刻录机和播放器
- 台式电脑或笔记本电脑
- 数字收音机或网络收音机播放器
- 数码相机
- 嵌入式电脑
- 个人导航设备
- 移动互联网设备
- 网络投影仪前端
- 便携式媒体播放器
- 专业音频混音器
