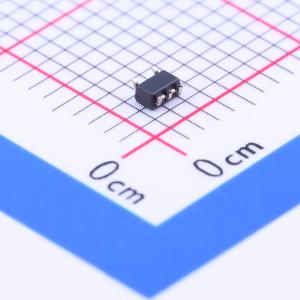

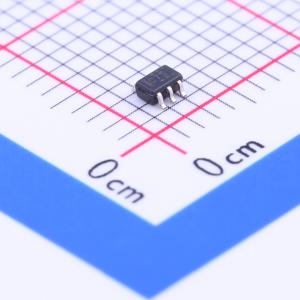

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G17DCKT
单施密特触发器缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G17 具有施密特触发输入的 1.65V 至 5.5V 单路缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G17DCKT
- 商品编号
- C99261
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 4.6ns@3.3V,15pF | |
| 功能特性 | 掉电隔离；电平转换 |
商品概述
SN74LVC1G17是单施密特触发缓冲器，设计用于1.65V~5.5V VCC工作电压范围，芯片包含一个缓冲单元，实现Y=A的布尔功能。该CMOS器件在宽VCC工作范围内可保持高输出驱动能力，同时维持低静态功耗，提供多种封装可选，包含超小型DPW封装，DPW封装本体尺寸为0.8mm×0.8mm。
商品特性
- 提供0.64mm超小DPW封装，引脚间距0.5mm
- 支持5V VCC工作
- 输入可承受电压最高达5.5V
- 3.3V条件下最大传输延迟tpd为4.6ns
- 低功耗，最大静态电流Icc为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持热插电、部分掉电模式以及反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护性能超过JESD 22规范，符合人体模型2000V、机器模型200V、带电器件模型1000V要求
应用领域
- AV接收机
- 便携式音频底座
- 蓝光播放器及家庭影院
- MP3播放器/录音机
- 个人数字助理PDA
- 电信/服务器AC/DC电源的单模拟/数字控制器
- 客户端及企业级固态硬盘SSD
- LCD/数字高清电视HDTV
- 企业级平板设备
- 服务器端视频分析
- 无线耳机、键盘、鼠标
