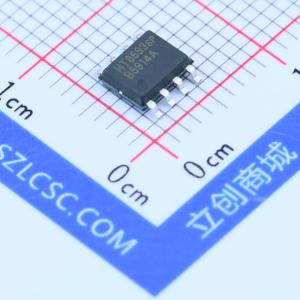

温馨提醒：图片仅供参考，商品以实物为准
HT8693
11W单声道D, AB类音频功率放大器
- 描述
- 10W防破音单声道D类音频功放，9W单声道AB类音频功放
- 品牌名称
- 嘉兴禾润
- 商品型号
- HT8693
- 商品编号
- C94921
- 商品封装
- SOP-8-EP
- 包装方式
- 管装
- 商品毛重
- 0.227克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放；D类功放 | |
| 扬声器通道数 | 单声道 |
| 属性 | 参数值 | |
|---|---|---|
| 输出功率 | 11Wx1@4Ω | |
| 工作电压 | 3V~9V |
商品概述
HT8693是一款具有D类和AB类两种工作模式的音频功率放大器。D类模式下最大供电电压可达到9.0V，在VDD=9.0V、THD+N=10%、4Ω负载下，能连续输出11W功率；AB类模式下最大供电电压可达到8.4V，在VDD=8.4V、THD+N=10%、4Ω负载下，能连续输出9W功率。 HT8693在D类工作模式下具有防削顶失真（ACF)输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音)，显著提高音质，创造舒适听音享受，并保护扬声器免受过载损坏。同时芯片也具有ACF-Off模式可配置。 HT8693可实现AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。 此外，HT8693内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
商品特性
- 防削顶失真功能(Anti-Clipping Function,ACF)
- 免滤波器数字调制，直接驱动扬声器
- 输出功率11W (Class D, VDD = 9.0V, RL = 4Ω, THD+N = 10%)；9W (Class AB, VDD = 8.4V, RL = 4Ω, THD+N = 10%)
- 具有D类和AB类两种工作模式
- 过流保护功能
- 过热保护功能
- 欠压异常保护功能
- 无铅无卤封装，SOP8L-PP
应用领域
- 蓝牙音箱
- 便携式音箱
- 2.1声道小音箱
- 扩音器 - iphone/ipod/ipod docking
- 拉杆音箱
- 平板电脑，笔记本电脑
- 便携式游戏机
- 小尺寸LCD电视/监视器
- MP4，导航仪
