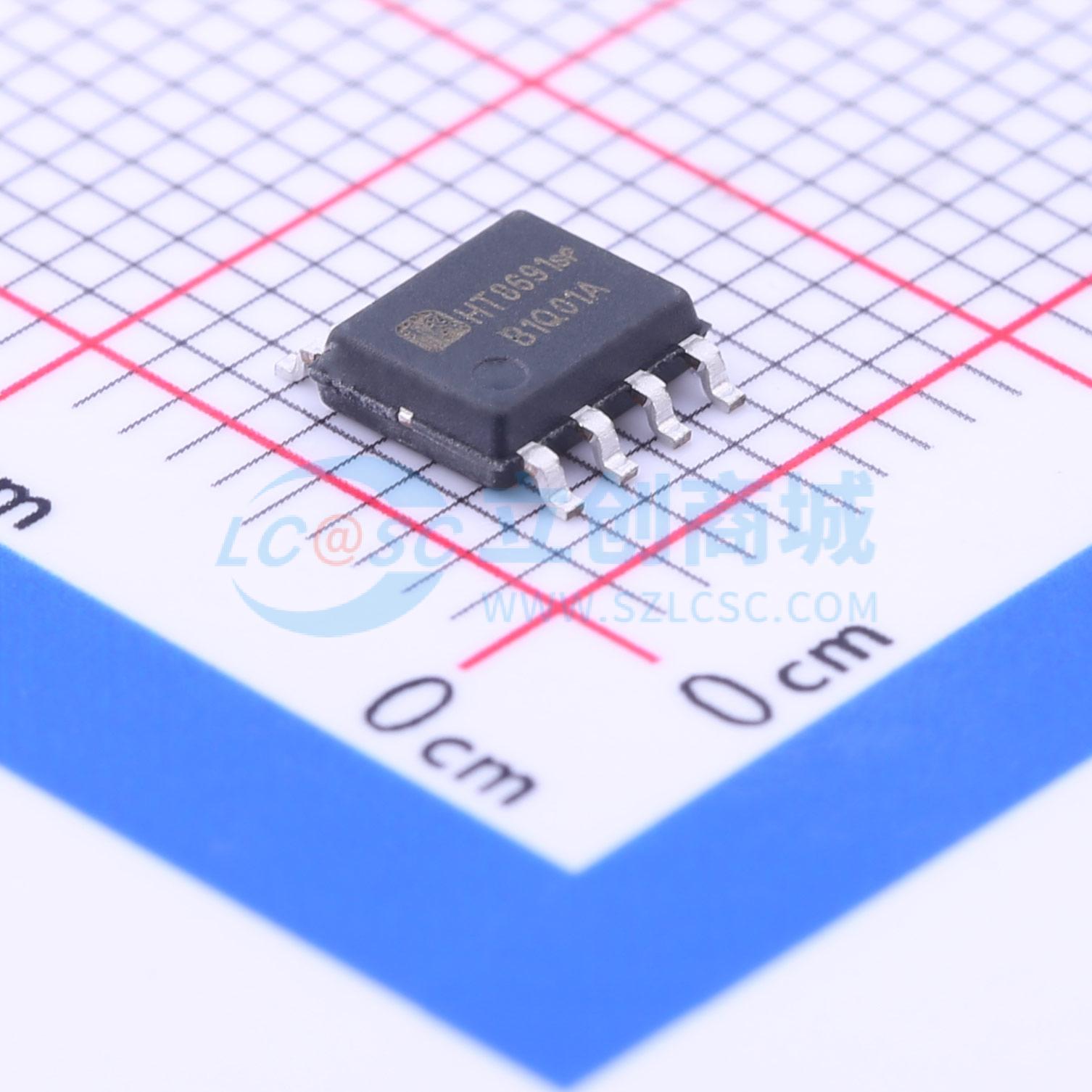

温馨提醒：图片仅供参考，商品以实物为准

HT8691

3W单声道D, AB类音频功率放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 内置BOOST升压和防破音功能的6.5W D类音频功率放大器
品牌名称: 嘉兴禾润
商品型号: HT8691
商品编号: C97638
商品封装: ESOP-8
包装方式: 管装
商品毛重: 0.155克(g)

商品参数

商品概述

HT8691集成了一个升压转换器和一个无滤波器立体声D类音频功率放大器，当从升压至6.5V的锂电池电压供电时，可为4Ω扬声器提供5.5W的连续功率。同时，升压输出电压可调。 HT8691具备防削波功能（ACF），该功能可检测因输入信号过大导致的输出信号削波，并自动抑制输出信号削波。此外，ACF功能还能适应因电池供电电压下降引起的输出削波。它能显著提升音质，带来非常舒适的音乐享受，并保护扬声器免受过载损坏。它还提供ACF关闭模式。 HT8691也支持AB类放大器模式。一旦D类和升压转换器产生的电磁干扰成为令人困扰的问题，HT8691可切换至AB类模式。 HT8691拥有无滤波器调制电路，可直接驱动扬声器，同时实现低失真和低噪声特性。由于无需滤波器，在便携式应用中可采用外部元件更少的电路设计。 HT8691具备独立的关断功能，可将待机功耗降至最低，还具备静音功能。在保护功能方面，还设有扬声器输出端过流保护功能、过温保护功能和低电源电压故障预防功能。

商品特性

防削波功能（ACF）
无滤波器调制，无需输出滤波器
输出功率
电源：升压输入VBAT：2.5V至5.5V，升压输出PVDD：VBAT至7.0V
升压输出电压可调
AB类/D类
包含低电压故障预防功能
无铅封装，SOP8L - PP

应用领域

蓝牙音箱
便携式音箱
2.1声道音箱
扩音器
苹果手机/苹果音乐播放器/苹果音乐播放器基座
MP4/ GPS
平板电脑/笔记本电脑
智能手机
液晶电视/显示器
便携式游戏机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 5 个)

个

起订量：5 个100个/管

近期成交7单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	AB类功放；D类功放
	扬声器通道数	单声道
	输出功率	3Wx1@8Ω
	工作电压	2.5V~5.5V
	总谐波失真+噪声(THD+N)	0.1%

	属性	参数值
	静态电流(Iq)	20mA
	工作温度	-40℃~+85℃
	信噪比	90dB
	输入类型	差分
	效率	74%；80%
