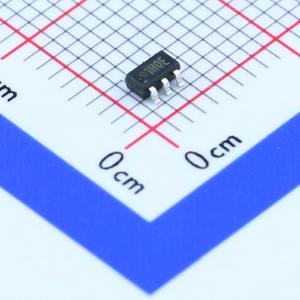

ME3116AM6G
最高输入40V带载可达1A的DC/DC降压型稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ME3116是一款内部集成了MOSFET的异步整流降压型稳压器,能够在4.75V至40V的输入电压范围内提供高达1A的负载能力。采用PWM控制模式,具有良好的瞬态响应和逐周期限流功能。在轻载条件下自动切换到PFM模式,保证较高的轻载效率。内置软启动和环路补偿,具有过热关断、输入欠压保护、BS欠压保护和短路保护。
- 品牌名称
- MICRONE(南京微盟)
- 商品型号
- ME3116AM6G
- 商品编号
- C97643
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.055克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~40V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 550kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.35mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 内部集成MOSFET的异步整流降压型稳压器
- 在4.75V - 40V宽输入电压范围内能提供高达1A的负载能力
- 采用PWM控制模式，具有良好的瞬态响应和逐周期限流功能
- 轻载条件下自动切换到PFM模式，保证较高轻载效率
- 内置功率管具有较低的RDSON (典型值为0.9Ω)，典型情况下效率高达90%
- 内置软启动和环路补偿，以及550K固定工作频率，降低产品应用所需的外围器件
- 具有过热关断、输入欠压保护、BS欠压保护和短路保护
- 反馈端基准电压0.8V
- 输入电压范围4.75V to 40V
- 输出电流高达1A
- 工作频率550KHZ
- 最大效率90%
- PWM和PFM模式自动切换
- 较低的关断消耗IQ = 0.7 μA（典型）
- 内置软启动
- 内置补偿
应用领域
- 电池供电设备
- 工业级分立式电源
- 便携媒体设备
- 便携手持设备
