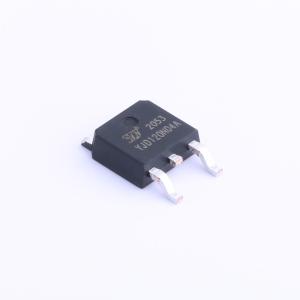

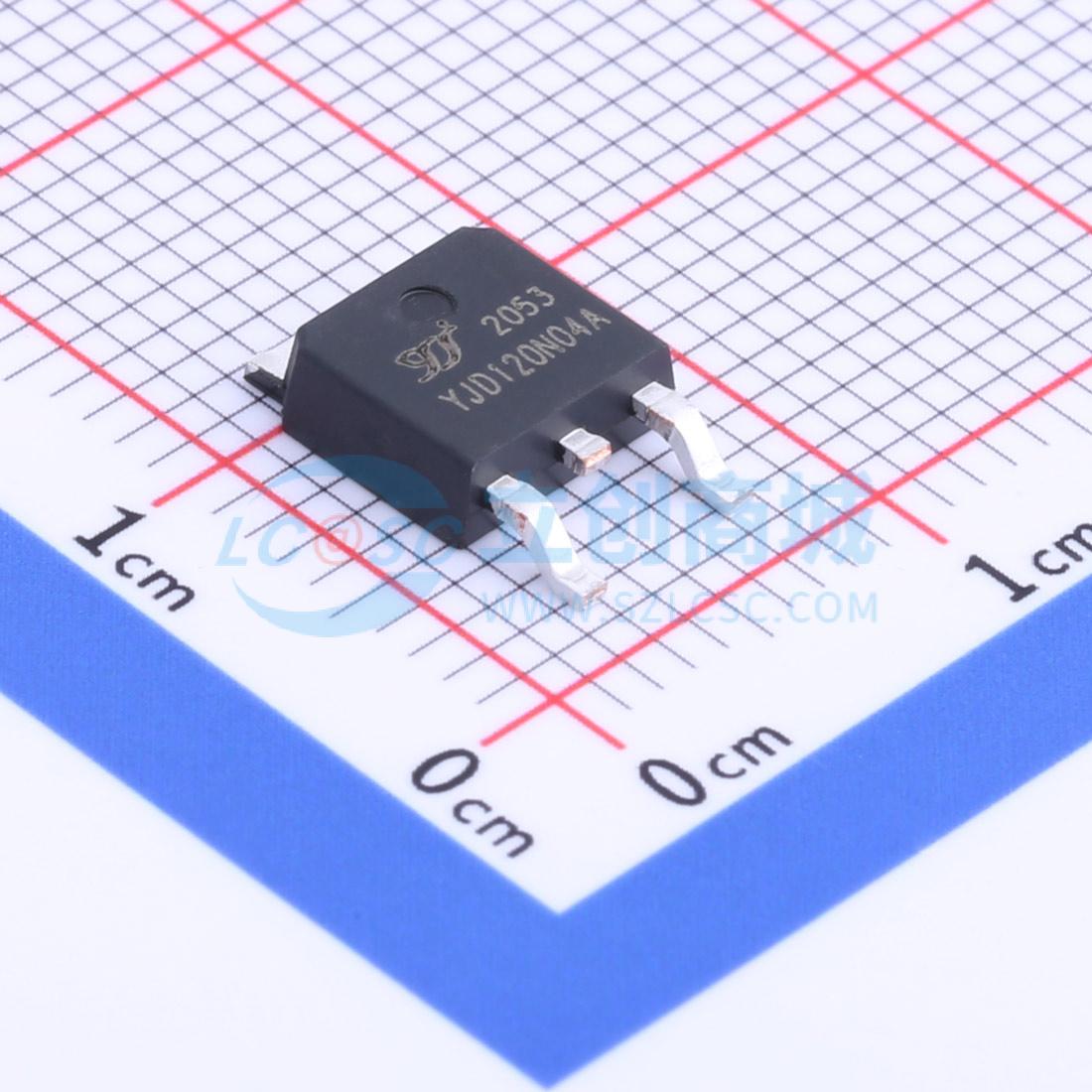

YJD120N04A实物图
  • YJD120N04A商品缩略图
  • YJD120N04A商品缩略图
  • YJD120N04A商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

YJD120N04A

1个N沟道 耐压:40V 电流:120A

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
YJD120N04A-F1-0000HF
品牌名称
YANGJIE(扬杰)
商品型号
YJD120N04A
商品编号
C919582
商品封装
TO-252​
包装方式
编带
商品毛重
0.458克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)40V
连续漏极电流(Id)120A
导通电阻(RDS(on))2.8mΩ@10V
耗散功率(Pd)110W
阈值电压(Vgs(th))1V
属性参数值
栅极电荷量(Qg)49nC@4.5V
输入电容(Ciss)4.645nF@20V
反向传输电容(Crss)360pF@20V
工作温度-55℃~+150℃
类型N沟道
输出电容(Coss)436pF

商品概述

该器件在双PQFN封装中集成了两个专用N沟道MOSFET。开关节点内部已连接,便于同步降压转换器的布局和布线。控制MOSFET(Q1)和同步整流MOSFET(Q2)的设计旨在实现最佳功率效率。

商品特性

  • Q1:N沟道
  • 栅源电压(VGS) = 10 V、漏极电流(ID) = 17.5 A时,最大漏源导通电阻(rDS(on)) = 5.0 mΩ
  • 栅源电压(VGS) = 4.5 V、漏极电流(ID) = 16 A时,最大漏源导通电阻(rDS(on)) = 5.7 mΩ
  • Q2:N沟道
  • 栅源电压(VGS) = 10 V、漏极电流(ID) = 34 A时,最大漏源导通电阻(rDS(on)) = 1.4 mΩ
  • 栅源电压(VGS) = 4.5 V、漏极电流(ID) = 32 A时,最大漏源导通电阻(rDS(on)) = 1.6 mΩ
  • 低电感封装可缩短上升/下降时间,降低开关损耗
  • MOSFET集成可实现最佳布局,降低电路电感并减少开关节点振铃
  • 符合RoHS标准

应用领域

-计算机领域-通信领域-通用负载点应用-笔记本电脑VCORE电源

数据手册PDF
