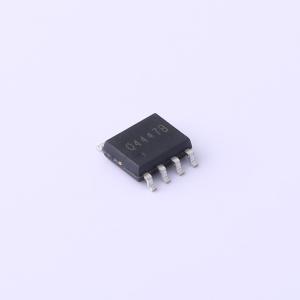

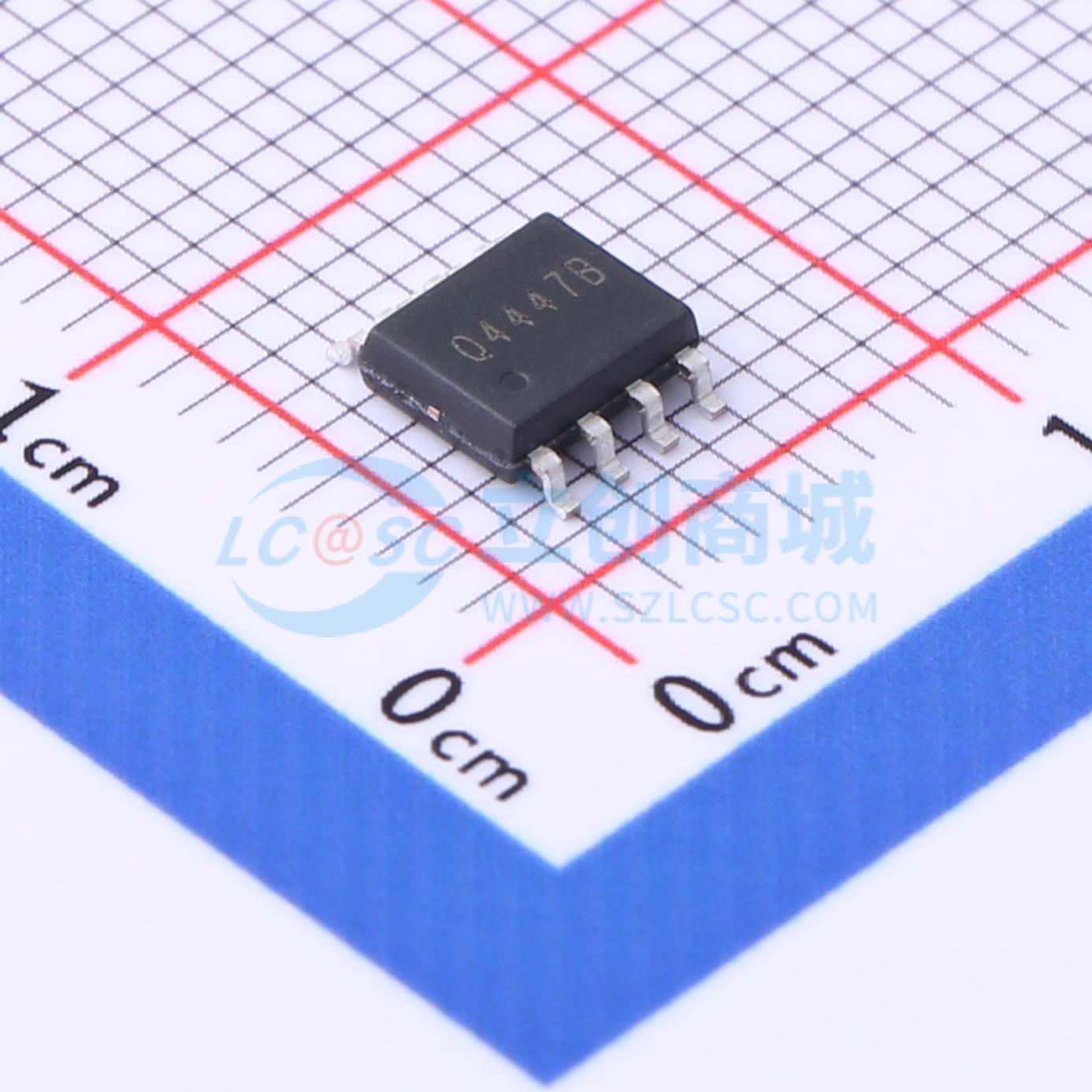

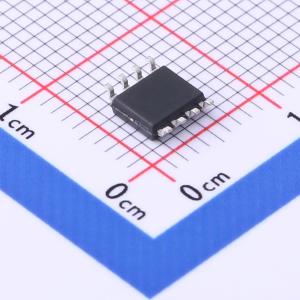

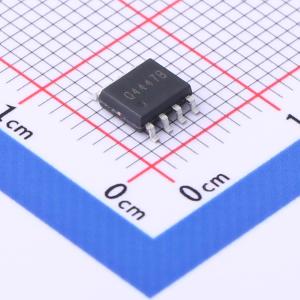

YJS4447B
停产 1个P沟道 耐压:30V 电流:18A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- YJS4447B-F2-0000HF
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJS4447B
- 商品编号
- C919400
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 18A | |
| 导通电阻(RDS(on)) | 5mΩ@10V,15A | |
| 耗散功率(Pd) | 3.4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.8V | |
| 栅极电荷量(Qg) | 111.7nC@10V | |
| 输入电容(Ciss) | 6.464nF@15V | |
| 反向传输电容(Crss) | 477pF@15V | |
| 工作温度 | -55℃~+150℃@(Tj) | |
| 类型 | P沟道 |
商品概述
该系列器件采用了Super Trench II技术，此技术经过独特优化，可提供最高效的高频开关性能。由于极低的RDS(ON)和Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。
商品特性
- VDS = 85V，ID = 260A
- RDS(ON) = 2.0 mΩ，典型值 (TO - 220) @ VGS = 10V
- RDS(ON) = 1.8 mΩ，典型值 (TO - 263) @ VGS = 10V
- 出色的栅极电荷×RDS(ON)乘积（品质因数FOM）
- 极低的导通电阻RDS(ON)
- 工作温度达175°C
- 无铅引脚镀层
- 100%进行了非钳位感性负载（UIS）测试！
- 100%进行了ΔVDS测试！
应用领域
- DC/DC转换器
- 非常适合高频开关和同步整流
