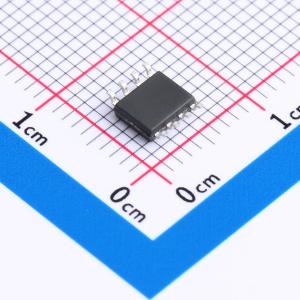

温馨提醒：图片仅供参考，商品以实物为准
YJS3404A
2个N沟道 耐压:30V 电流:8.5A 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- YJS3404A-F2-0000HF
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJS3404A
- 商品编号
- C919560
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 8.5A | |
| 导通电阻(RDS(on)) | 14mΩ@10V；23mΩ@4.5V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.22nC@10V | |
| 输入电容(Ciss) | 526pF | |
| 反向传输电容(Crss) | 69pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 78pF |
商品概述
JSM2305是一款P沟道逻辑增强型功率场效应晶体管，采用高单元密度先进沟槽技术制造。 这种高密度工艺专门用于最小化导通电阻。这些器件特别适用于低压应用，在非常小尺寸的表面贴装封装中需要低在线功率损耗的场景。
商品特性
- VDS 30V
- ID 8.5A
- RDS(ON)(在 VGS=10 V 时)< 21 mΩ
- RDS(ON)(在 VGS=4.5 V 时)< 35 mΩ
- 100% ∇VDS测试
应用领域
-电池保护-负载开关-电源管理
