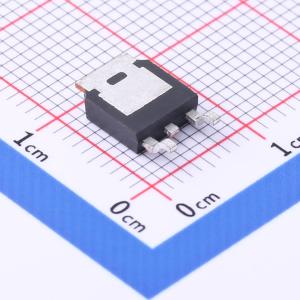

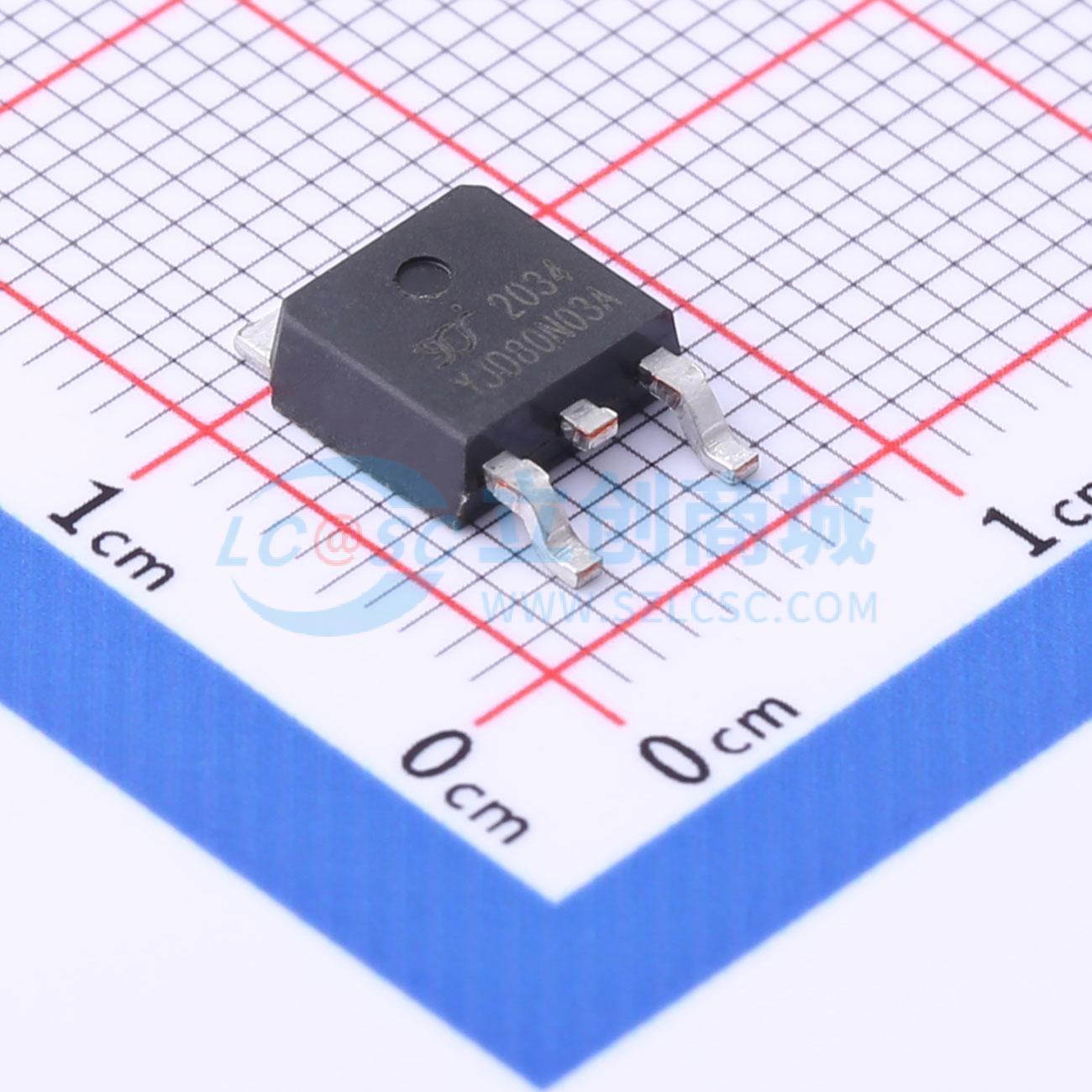

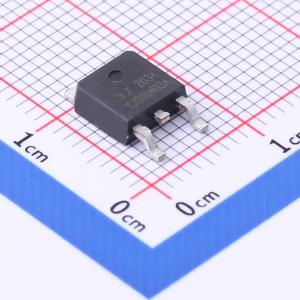

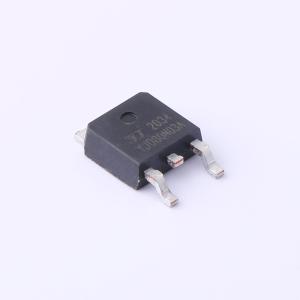

YJD80N03A
1个N沟道 耐压:30V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- YJD80N03A-F2-3000HF
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJD80N03A
- 商品编号
- C919574
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.489克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 3.6mΩ@10V,15A | |
| 耗散功率(Pd) | 54W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.5V | |
| 栅极电荷量(Qg) | 54nC@10V | |
| 输入电容(Ciss) | 2.504nF@15V | |
| 反向传输电容(Crss) | 283pF@15V | |
| 工作温度 | -55℃~+175℃@(Tj) | |
| 类型 | N沟道 |
商品概述
NCEP6090K 采用了超深沟槽技术，该技术经过了独特的优化，旨在提供最高效的高频开关性能。由于其极低的导通电阻（RDS(ON)）和栅极电荷（Q_g）的结合，导通和开关功率损耗均被降至最低。该器件非常适合高频开关和同步整流应用。
商品特性
- 栅源电压（VGS）= 10V，漏源电压（VDS）= 60V，漏电流（ID）= 90A
- 在栅源电压（VGS）为 10V 时，导通电阻（RDS(ON)）< 6.9 毫欧（典型值：6.4 毫欧）
- 阈值电荷与导通电阻的乘积表现优异（RDS(on)）
- 极低的导通电阻（RDS(on)）
- 无铅镀层
- 100% 进行了不受钳位电感开关影响的测试（UIS）
应用领域
-DC-DC 转换器 - 适用于高频开关及同步整流
