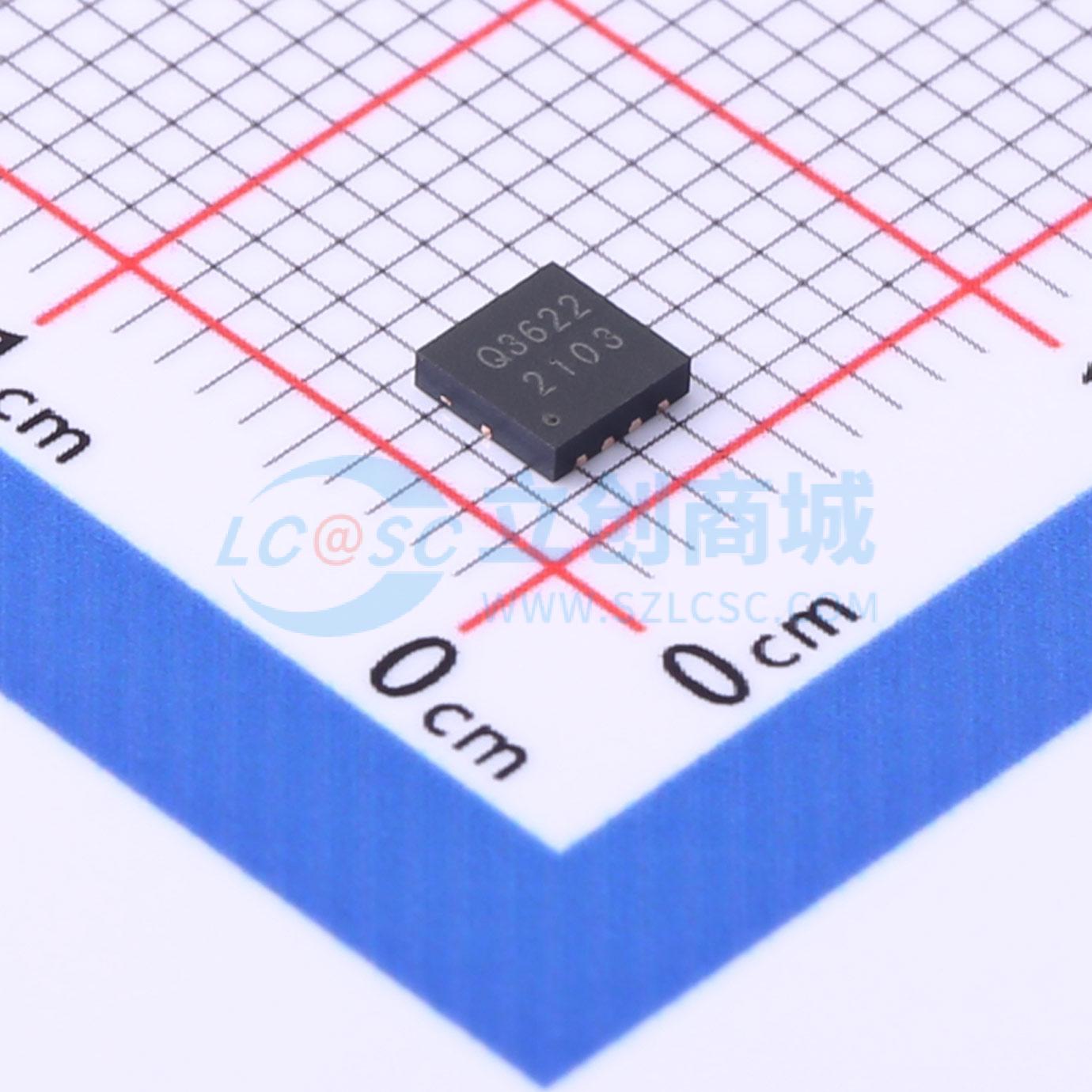

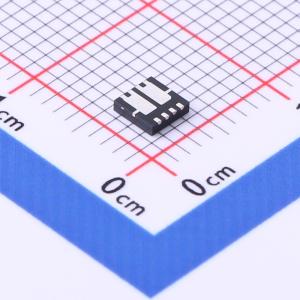

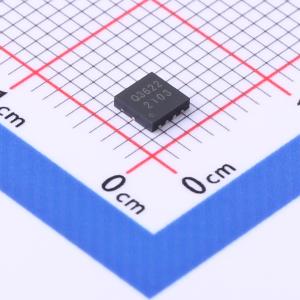

温馨提醒：图片仅供参考，商品以实物为准
YJQ3622A
2个N沟道 耐压:30V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- YJQ3622A-F1-1100HF
- 品牌名称
- YANGJIE(扬杰)
- 商品型号
- YJQ3622A
- 商品编号
- C919566
- 商品封装
- DFN3333-8L-Dual
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 16mΩ@4.5V | |
| 耗散功率(Pd) | 10.5W | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 23.6nC | |
| 输入电容(Ciss) | 1.015nF | |
| 反向传输电容(Crss) | 164pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 201pF |
商品概述
NCEP85T25T采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的漏源导通电阻（RDS(ON)）和栅极电荷（Qg）组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS 30V
- ID 30A
- RDS(ON)(在 VGS = 10 V 时)< 13 欧姆
- RDS(ON)(在 VGS = 4.5 V 时)< 16 欧姆
- 100% 进行了单脉冲雪崩耐量测试
- 100% 进行了 \nabla VDS 测试
应用领域
-大电流负载应用-负载开关-硬开关和高频电路-不间断电源
