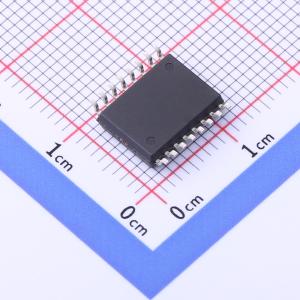

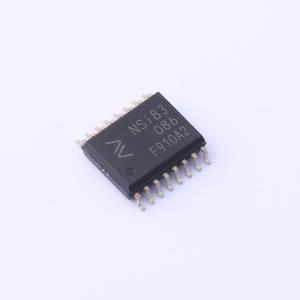

NSI83086

NSi83085是一款基于纳芯微数字隔离技术的高可靠性隔离式半双工RS - 485收发器，而NSi83086是一款隔离式全双工RS485收发器。两款器件均通过UL1577安全认证，支持5kVrms绝缘耐压，同时在低功耗下具备高电磁抗扰度和低辐射。 NSi83085/NSi83086的总线引脚在总线侧可承受±16kV系统级静电放电（ESD）至GND2的冲击。这些器件具备故障安全电路，当接收器输入开路或短路时，可确保接收器输出逻辑高电平。器件的接收器输入阻抗为1/8单位负载，允许总线上连接多达256个收发器。 NSi83085的数据速率为500kbps。该器件采用压摆率限制技术，以减少因传输线端接不当而产生的电磁干扰（EMI）和反射。NSi83086的数据速率高达16Mbps。

• 最高5000Vrms绝缘电压
• 总线侧电源电压：3.0V至5.5V
• VDD1电源电压：2.5V至5.5V
• 高共模瞬态抗扰度（CMTI）：±150kV/μs
• 高系统级电磁兼容性（EMC）性能：总线引脚符合IEC61000 - 4 - 2 ±16kV ESD，其他引脚符合±7kV接触式ESD
• 故障安全保护接收器
• NSi83085具备压摆率限制
• 总线上最多可连接256个收发器
• 隔离屏障寿命：>60年
• 工作温度：-40℃至105℃
• 符合RoHS标准的封装：SOIC - 16宽体封装

• 工业自动化系统
• 隔离式RS - 485通信
• 智能电表和水表
• 安全防护监控
