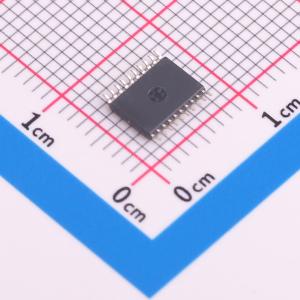

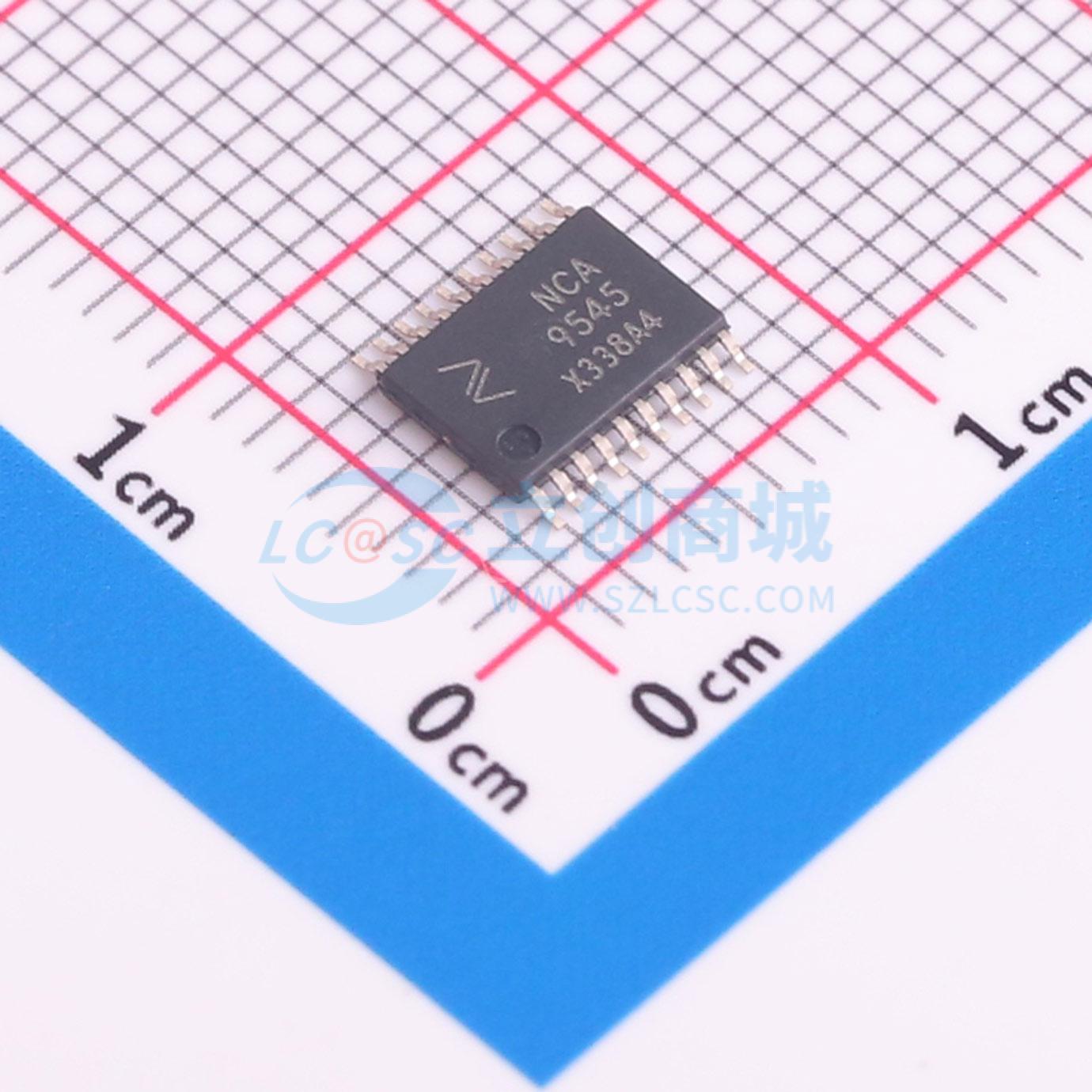

温馨提醒：图片仅供参考，商品以实物为准

NCA9545-DTSR

NCA9545 4通道I2C总线开关带中断逻辑和复位功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCA9545是一款四通道双向翻译开关，支持1.8-V, 2.5-V, 3.3-V, 和5-V总线之间的电压电平转换。它通过I2C总线控制，并提供四个中断输入。
品牌名称: NOVOSENSE(纳芯微)
商品型号: NCA9545-DTSR
商品编号: C917457
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.258克(g)

商品概述

NCA9545是一款通过I2C总线控制的四路双向电平转换开关。上游的SCL/SDA线对可扩展为四个下游线对，即通道。可根据可编程控制寄存器的内容选择任意单个SCn/SDn通道或通道组合。该器件提供四个中断输入（INT3 - INT0），每个下游线对对应一个。一个中断（N I）输出作为四个中断输入的逻辑与。低电平有效的复位（RESET）输入可使NCA9545从下游I2C总线之一处于低电平锁定状态的情况中恢复。将RESET拉低可复位I2C状态机，并使所有通道取消选择，这与内部上电复位功能的效果相同。开关的传输门设计使得VCC端可用于限制NCA9545传输的最大高电平电压。这允许每对线对使用不同的总线电压，从而使1.8 V、2.5 V或3.3 V的器件能够与5 V的器件通信，而无需额外的保护措施。外部上拉电阻将每条总线拉高至每个通道所需的电压电平。所有I/O端均能承受5.5 V电压。

商品特性

四选一双向电平转换开关
兼容I2C总线和SMBus
四个低电平有效中断输入
低电平有效中断输出
低电平有效复位输入
两个地址端，允许I2C总线上最多连接四个器件
通过I2C总线以任意组合方式选择通道
上电时所有开关通道均未选中
低导通电阻（RON）开关
支持1.8 V、2.5 V、3.3 V和5 V总线之间的电平转换
上电无毛刺
支持热插拔
低待机电流
工作电源电压范围为2.3 V至5.5 V
输入可承受5.5 V电压
时钟频率为0至400 kHz
闩锁性能符合JESD 78标准，超过100 mA
ESD保护符合JESD 22标准 - 2000 V人体模型（A114 - A） - 1000 V带电器件模型（C101）

应用领域

服务器
路由器（电信交换设备）
工厂自动化
存在I2C从机地址冲突的产品（如多个相同的温度传感器）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	其他接口
	接口类型	I2C

	属性	参数值
	工作电压	1.65V~5.5V
	工作温度	-40℃~+85℃
