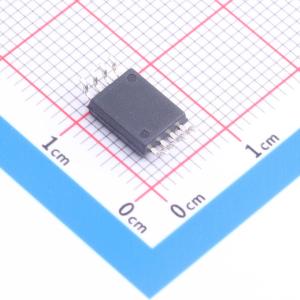

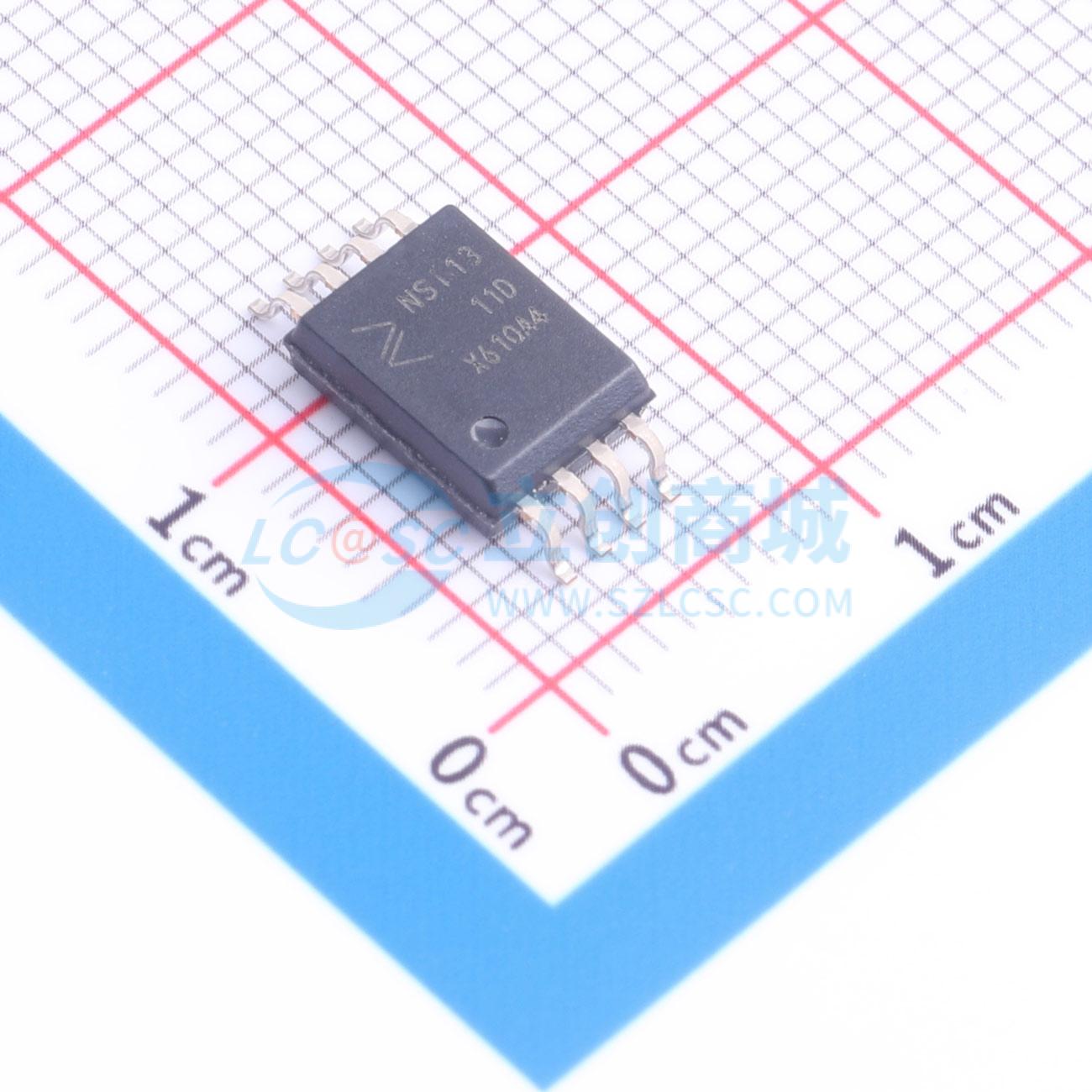

NSI1311-DSWVR
隔离电压采样
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NSI1311 是一款基于纳芯微电容隔离技术的高性能隔离放大器，其输出与输入相互隔离。该器件的单端输入信号范围为 0.1V 至 2V。NSI1311 的高输入阻抗使其非常适合连接高压电阻分压器或其他高输出电阻的电压信号源
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NSI1311-DSWVR
- 商品编号
- C917453
- 商品封装
- SOP-8-300mil
- 包装方式
- 编带
- 商品毛重
- 0.67克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式放大器 | |
| 带宽(-3db) | 400kHz | |
| 增益 | 1 | |
| 增益带宽积(GBP) | - | |
| 输入失调电压(Vos) | 400uV |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 3.5nA | |
| 输出类型 | 差分 | |
| 隔离电压(Vrms) | 5000 | |
| CMTI(kV/us) | 150kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
NSI1311是一款基于纳芯微电容隔离技术的高性能隔离放大器，其输出与输入相互隔离。该器件的单端输入信号范围为0.1V至2V。NSI1311的高输入阻抗使其非常适合连接高压电阻分压器或其他高输出电阻的电压信号源。 该器件具有固定增益1，并提供差分模拟输出。 低失调和增益漂移确保了在整个温度范围内的精度。高共模瞬态抗扰度确保了即使在存在大功率开关的情况下（如在电机控制应用中），该器件也能提供准确可靠的测量。 故障安全功能（检测VDD1缺失）简化了系统级设计和诊断。
商品特性
- 最高5000Vrms绝缘电压
- 0.1~2V高阻抗输入电压范围
- 固定增益：1
- 低失调误差和漂移：±1.5mV（最大值），-5~30μV/℃（最大值）
- 低增益误差和漂移：±0.3%（最大值），±45ppm/℃（最大值）
- 低非线性度和漂移：±0.04%（最大值），±1ppm/℃（典型值）
- 信噪比：82dB（典型值，BW = 10kHz），70dB（典型值，BW = 100kHz）
- 宽带宽：400kHz（典型值）
- 高共模瞬态抗扰度：150kV/μs（典型值）
- 系统级诊断功能：VDD1监测
- 工作温度：-40℃~125℃
- 符合RoHS标准的封装：SOP - 8（300mil）
应用领域
- 母线电压监测
- 交流电机控制
- 电源和太阳能逆变器
- 不间断电源
- 汽车车载充电器
