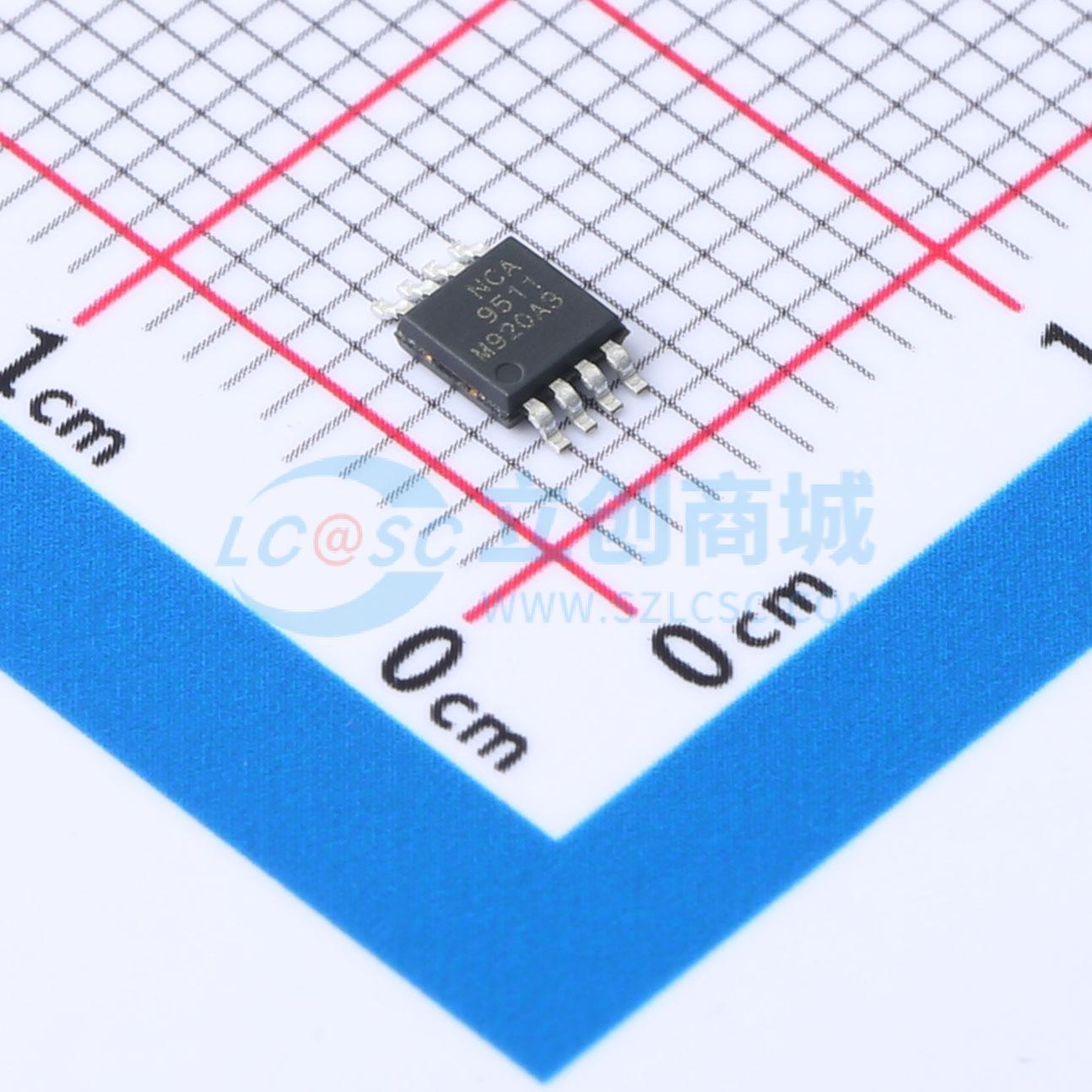

温馨提醒：图片仅供参考，商品以实物为准
NCA9511-DMSR
I2C热插拔缓冲器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NCA9511是一款热插拔I2C总线缓冲器，支持将I/O卡插入带电背板，且不会损坏数据和时钟总线。控制电路可防止背板侧I2C线（输入）与卡侧I2C线（输出）连接，直至背板上出现停止命令或总线空闲状态，且卡上无总线争用。建立连接后，该器件提供双向缓冲，使背板和卡的电容相互隔离
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NCA9511-DMSR
- 商品编号
- C917455
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 4.863克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号缓冲器/中继器/分配器 | |
| 类型 | 缓冲器 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 工作电压 | 2.7V~5.5V | |
| 通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | - | |
| 延迟时间 | - | |
| 输入电容 | - | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 热插拔保护；总线电容隔离；断电隔离 |
商品概述
NCA9511是一款热插拔I2C总线缓冲器，支持将I/O卡插入带电背板，且不会损坏数据和时钟总线。控制电路可防止背板侧I2C线（输入）与卡侧I2C线（输出）连接，直到背板上出现停止命令或总线空闲状态，且卡上无总线争用。连接完成后，该器件提供双向缓冲，使背板和卡的电容相互隔离。插入过程中，SDA和SCL线预充电至1 V，以最小化对器件寄生电容充电所需的电流。 当I2C总线空闲时，可通过将EN引脚置低使NCA9511进入关断模式，从而降低功耗。当EN引脚拉高时，NCA9511恢复正常工作。它还包含一个漏极开路的READY输出引脚，用于指示背板侧和卡侧已连接。当READY引脚为高电平时，SDAIN和SCLIN连接到SDAOUT和SCLOUT。当两侧断开连接时，READY引脚为低电平。
商品特性
- 支持I2C总线信号的双向数据传输
- 工作电源电压范围为2.7 V至5.5 V
- 环境空气温度范围为-40 °C至105 °C
- 所有SDA和SCL线进行1 V预充电，防止带电插入时损坏
- 兼容标准模式和快速模式I2C器件
- 支持时钟拉伸、仲裁和同步
- 断电时I2C引脚呈高阻抗状态
应用领域
- 服务器
- 企业交换机
- 电信交换设备
- 基站
- 工业自动化设备
