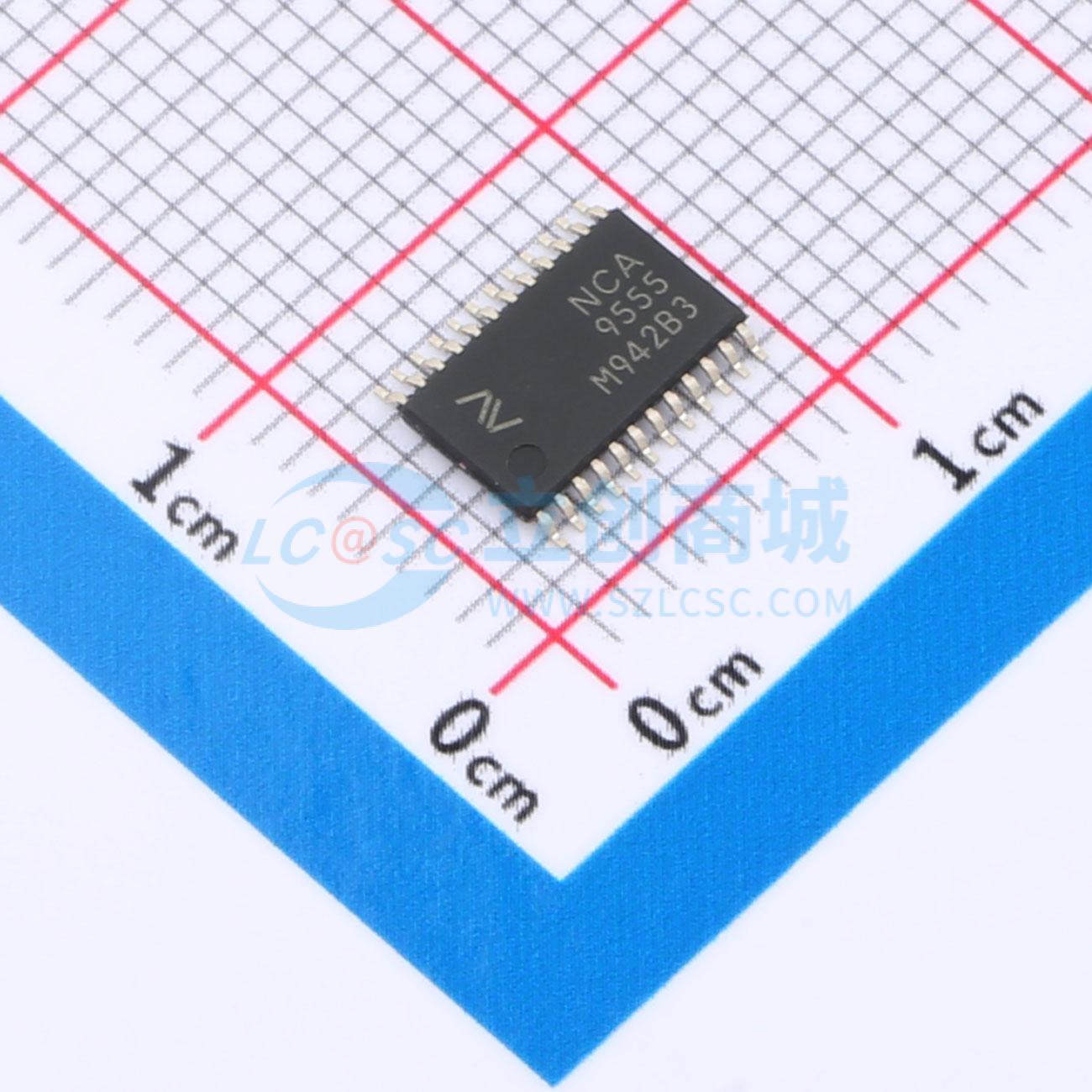

温馨提醒：图片仅供参考，商品以实物为准
NCA9555
16位I2C总线扩展器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 该产品是一款 24 引脚的 CMOS 器件，可为 I2C 总线应用提供 16 位通用并行输入/输出 (GPIO) 扩展。当 ACPI 电源开关、传感器、按钮、LED、风扇等需要额外的 I/O 时，它提供了一个简单的解决方案。该产品由两个 8 位配置（输入或输出选择）、输入、输出和极性反转（高电平有效或低电平有效操作）寄存器组成。系统主机可以通过写入 I/O 配置位将 I/O 启用为输入或输出
- 品牌名称
- NOVOSENSE(纳芯微)
- 商品型号
- NCA9555
- 商品编号
- C917450
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.228克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | I/O扩展器 | |
| 接口类型 | I2C | |
| I/O 数量 | - | |
| 是否有中断输出 | 有中断输出 | |
| 输出类型 | - | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | 10mA | |
| 时钟频率(fc) | 400kHz |
| 属性 | 参数值 | |
|---|---|---|
| 支持设备数量 | 8 | |
| 静态电流(Iq) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 功能特性 | 内置LED驱动；复位功能；级联与地址扩展 | |
| 工作电压 | 2.3V~5.5V | |
| 工作温度 | -40℃~+85℃ |
