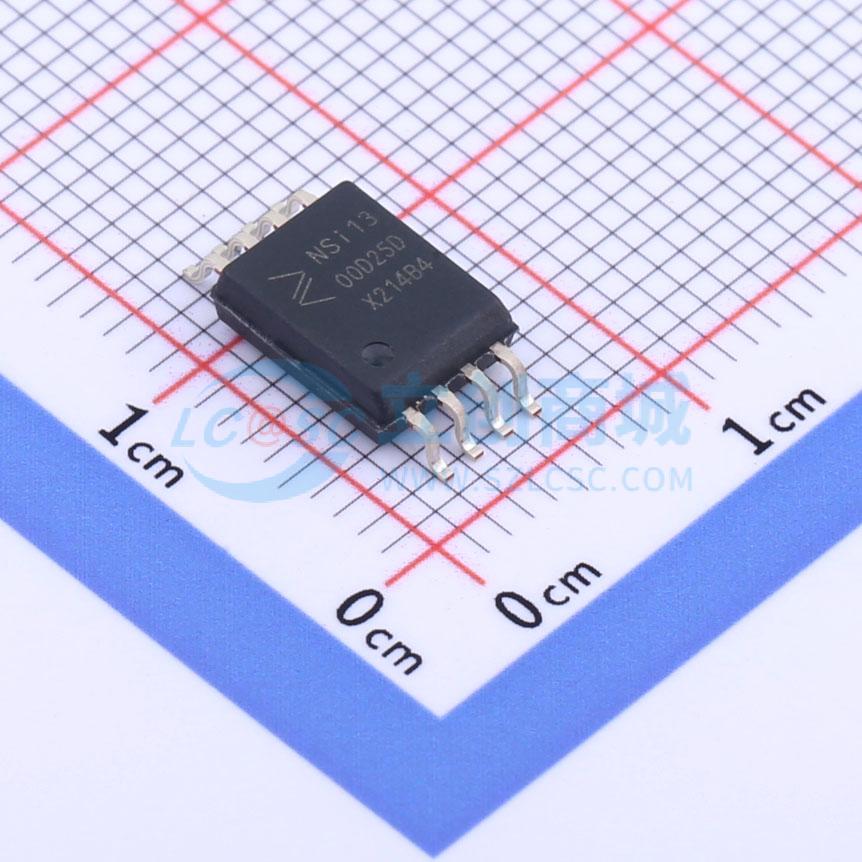

温馨提醒：图片仅供参考，商品以实物为准

NSI1300D25-DSWVR

隔离电流采样运放

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NSI1300是一款高性能隔离放大器，其输出与输入相互隔离，采用了纳芯微电容隔离技术。该器件的线性差分输入信号范围为±50mV（满量程±64mV）或±250mV（满量程±320mV）。差分输入非常适合在需要隔离的高压应用中基于分流电阻进行电流检测
品牌名称: NOVOSENSE(纳芯微)
商品型号: NSI1300D25-DSWVR
商品编号: C917452
商品封装: SOIC-8-300mil
包装方式: 编带
商品毛重: 0.67克(g)

商品参数

商品概述

NSI1300是一款高性能隔离放大器，基于纳芯微电容隔离技术实现输入与输出隔离。该器件的线性差分输入信号范围为±50mV（满量程±64mV）或±250mV（满量程±320mV）。差分输入非常适合在需要隔离的高压应用中基于分流电阻进行电流检测。该器件具有固定增益（8.2或41），并提供差分模拟输出。低失调和增益漂移确保了在整个温度范围内的精度。高共模瞬态抗扰度确保了即使在电机控制等应用中的高功率开关操作情况下，器件也能提供准确可靠的测量。故障安全功能包括输入共模过压检测和VDD1缺失检测，简化了系统级设计和诊断。

商品特性

最高5000Vrms绝缘电压
±50mV或±250mV线性输入电压范围
固定增益：8.2或41
低失调误差和漂移：NSI1300D25：±0.2mV（最大值），-2~4μV/℃（最大值）；NSI1300D05：±0.1mV（最大值），-0.8~1μV/℃（最大值）
低增益误差和漂移：±0.3%（最大值），±50ppm/℃（最大值）
低非线性度和漂移：±0.03%（最大值），±1ppm/℃（典型值）
信噪比：86dB（典型值，BW = 10kHz），72dB（典型值，BW = 100kHz）
宽带宽：310kHz（典型值）
高共模瞬态抗扰度：150kV/μs（典型值）
系统级诊断功能：VDD1监控、输入共模过压检测
工作温度：-40℃~125℃
符合RoHS标准的封装：SOP8(300mil)

应用领域

分流电流监测
交流电机控制
不间断电源
汽车车载充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式放大器
	差分输入电压	±250mV
	带宽(-3db)	310kHz
	增益	8.2
	增益带宽积(GBP)	-

	属性	参数值
	输入失调电压(Vos)	10uV
	输出类型	差分
	隔离电压(Vrms)	5000
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
