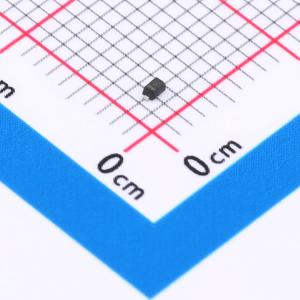

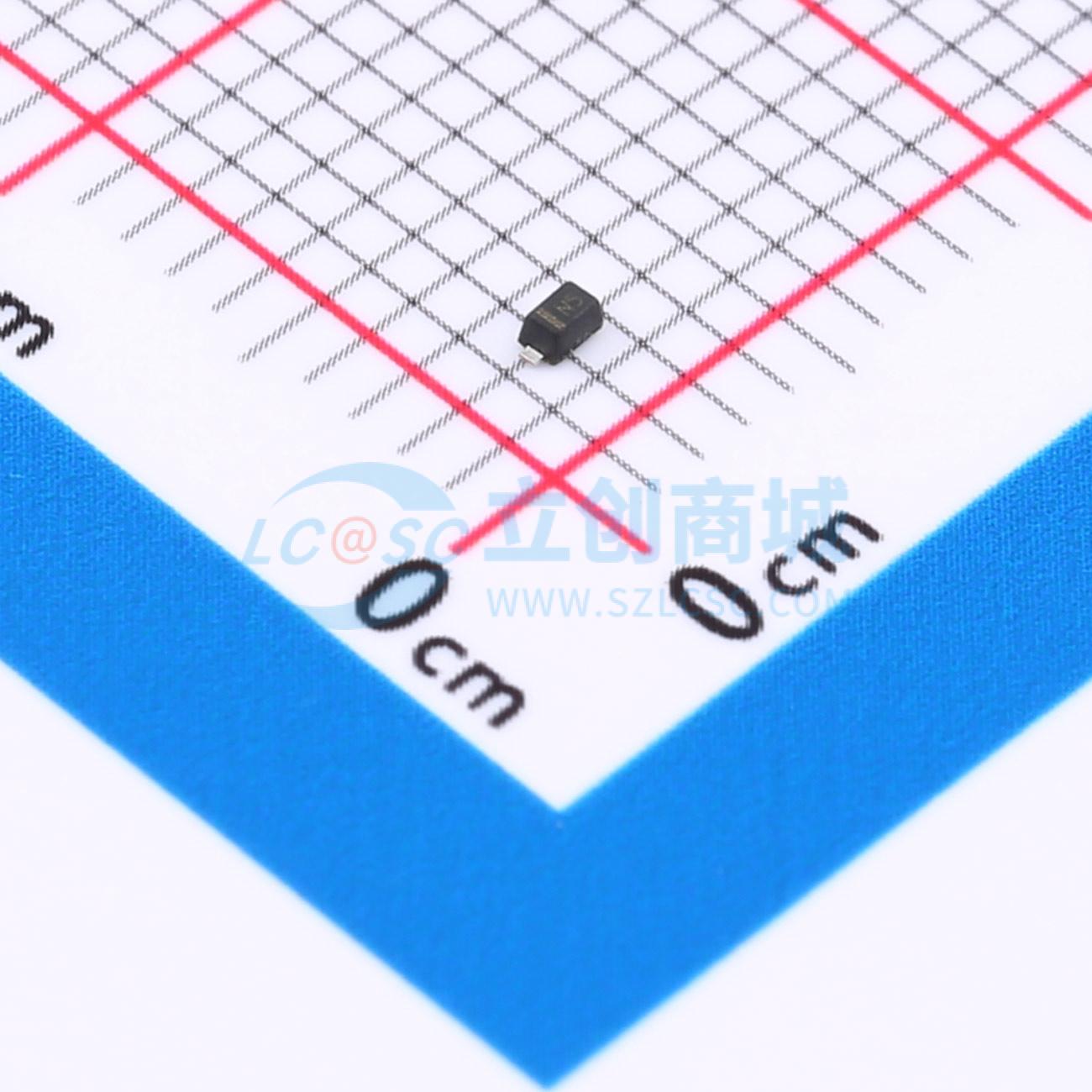

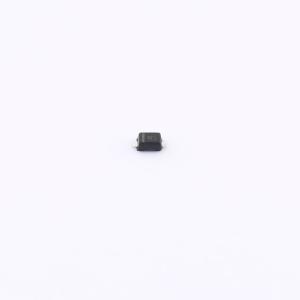

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z24
ESD 24V截止 峰值浪涌电流：3A
- 描述
- ESD5Z24系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏电流和快速响应时间，使这些器件非常适合用于电路板空间有限的设计中的ESD保护。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- ESD5Z24
- 商品编号
- C917020
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024867克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 55V | |
| 峰值脉冲电流(Ipp) | 3A | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压 | 26.7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品概述
ESD5Z24系列旨在保护电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。
商品特性
- 小尺寸封装
- 低封装高度
- 截止电压：24V
- 在8 x 20 μs脉冲下，峰值功率高达150W
- 低泄漏
- 典型响应时间 < 1 ns
- 人体模型3级（>15kV）ESD等级
- IEC61000-4-2 4级ESD保护
- IEC61000-4-4 4级电快速瞬变脉冲群（EFT）保护
- 我们声明产品材料符合RoHS要求。
- 带有S前缀的产品适用于汽车及其他需要特定产地和控制变更要求的应用；符合AEC-Q101标准且具备生产件批准程序（PPAP）能力。
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
