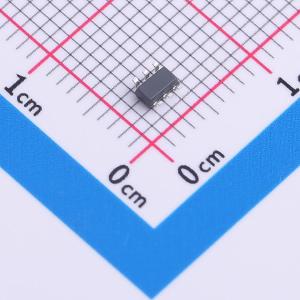

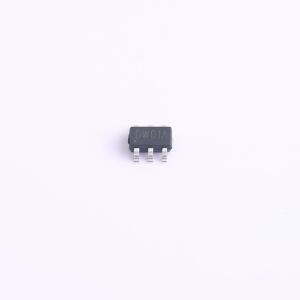

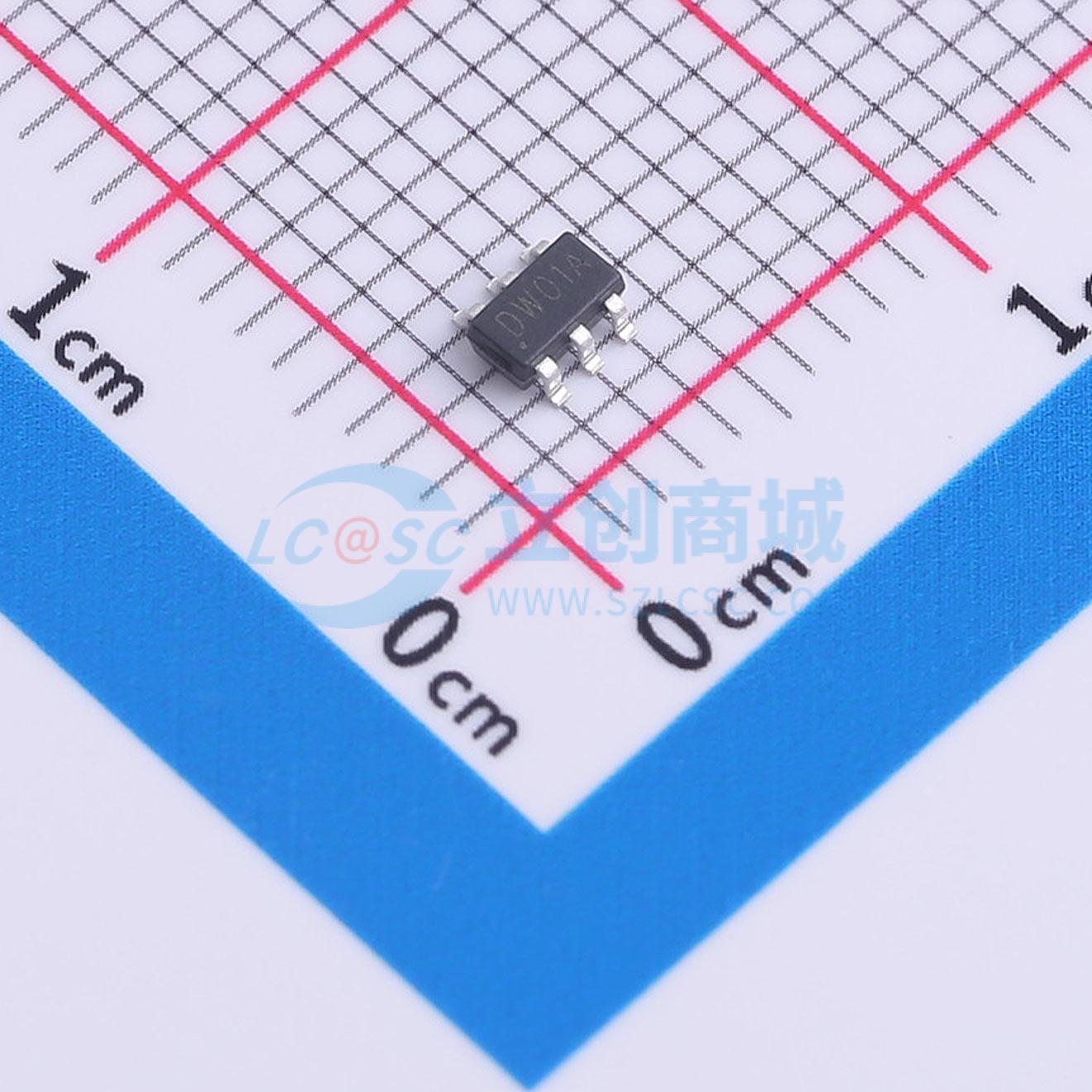

温馨提醒：图片仅供参考，商品以实物为准
DW01
锂离子/锂聚合物电池保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 过充电保护电压VOC DW01是一个锂电池保护电路，为避免锂电池因过充电、过放电、电流过大导致电池寿命缩短或电池被损坏而设计的。它具有高精确度的电压检测与时间延迟电路。带0V充电功能，自恢复功能。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- DW01
- 商品编号
- C917079
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1.5V~8V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.28V | |
| 放电截止电压 | 2.4V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 4uA | |
| 均衡电流 | - |
商品概述
DW01是一个锂电池保护电路，为避免锂电池因过充电、过放电、电流过大导致电池寿命缩短或电池被损坏而设计的。它具有高精确度的电压检测与时间延迟电路。带0V充电功能，自恢复功能。
商品特性
- 工作电流低
- 过充检测4.28V，过充释放4.08V
- 过放检测2.4V，过放释放3.0V
- 过流检测0.15V，短路电流检测1.3V
- 充电器检测
- 过电流保护复位电阻
- 带自恢复功能
- 0V充电使能
- 工作电压范围广
- 小封装：SOT23-6
应用领域
单一锂电池保护电路
