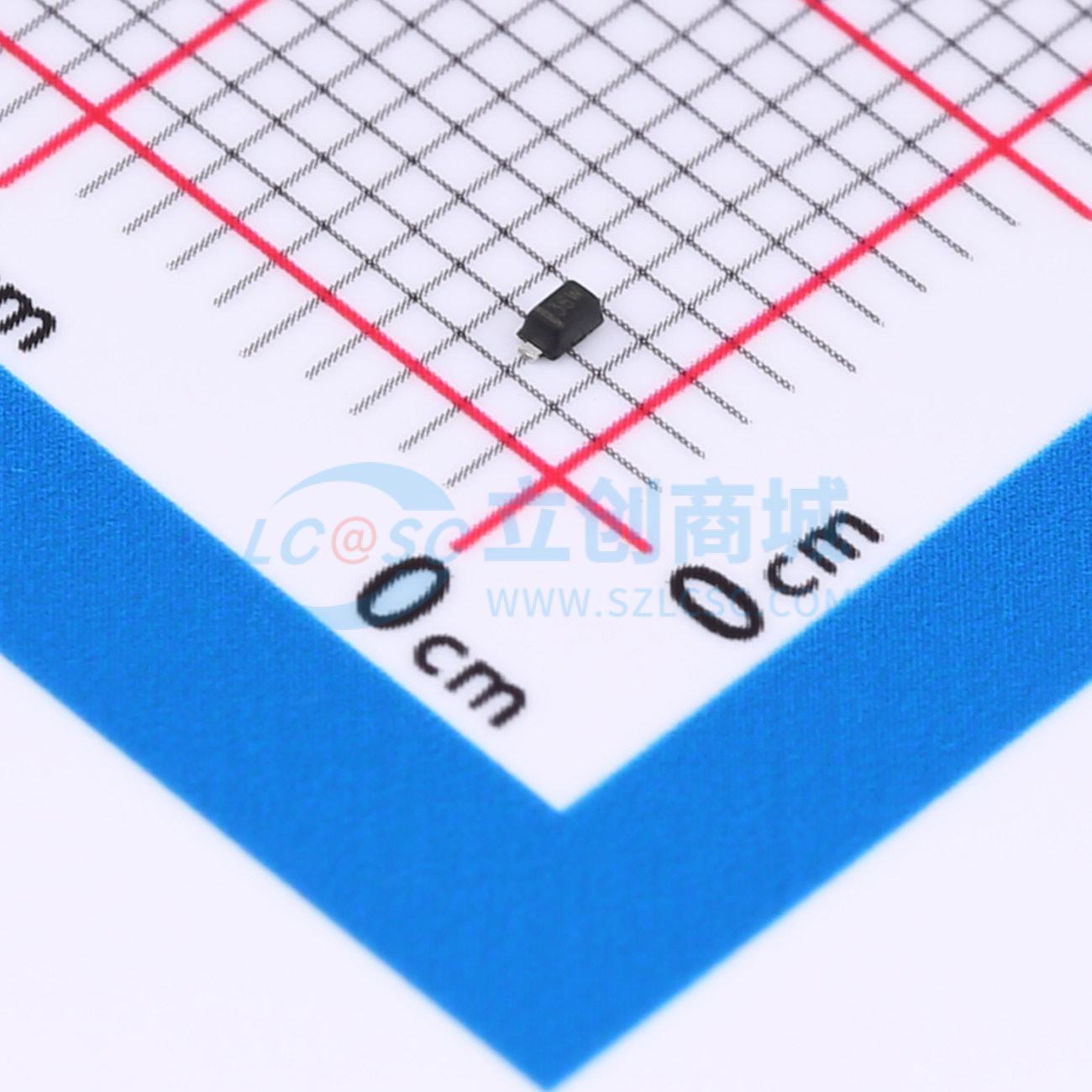

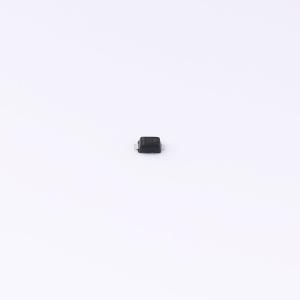

温馨提醒：图片仅供参考，商品以实物为准
ESD5Z36
ESD 36V截止 峰值浪涌电流：2A
- 描述
- 这款SOD-523封装单向ESD静电防护二极管适用于1通道保护，具备36V高耐压VRWM特性，有效阻挡过电压冲击。器件能承受瞬态峰值电流IPP高达7A，并拥有超低结电容CJ为30pF，确保在提供卓越的静电放电防护同时，最大限度减少对高速信号线路的影响，是高性能电子设备接口的理想防静电解决方案。
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- ESD5Z36
- 商品编号
- C917021
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.024467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 36V | |
| 钳位电压 | 80V | |
| 峰值脉冲电流(Ipp) | 2A | |
| 峰值脉冲功率(Ppp) | 150W | |
| 击穿电压 | 48V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 20pF |
商品特性
- 150W（8x20us）峰值脉冲功率
- 低钳位电压
- SOD-523封装
- 符合RoHS标准
- 雾锡引脚处理（无铅）
- 保护一个I/O或电源线
- 符合IEC61000-4-2 4级标准：接触放电>8kV，空气放电>15kV
应用领域
- 智能手机
- 笔记本电脑
- 便携式电子设备
