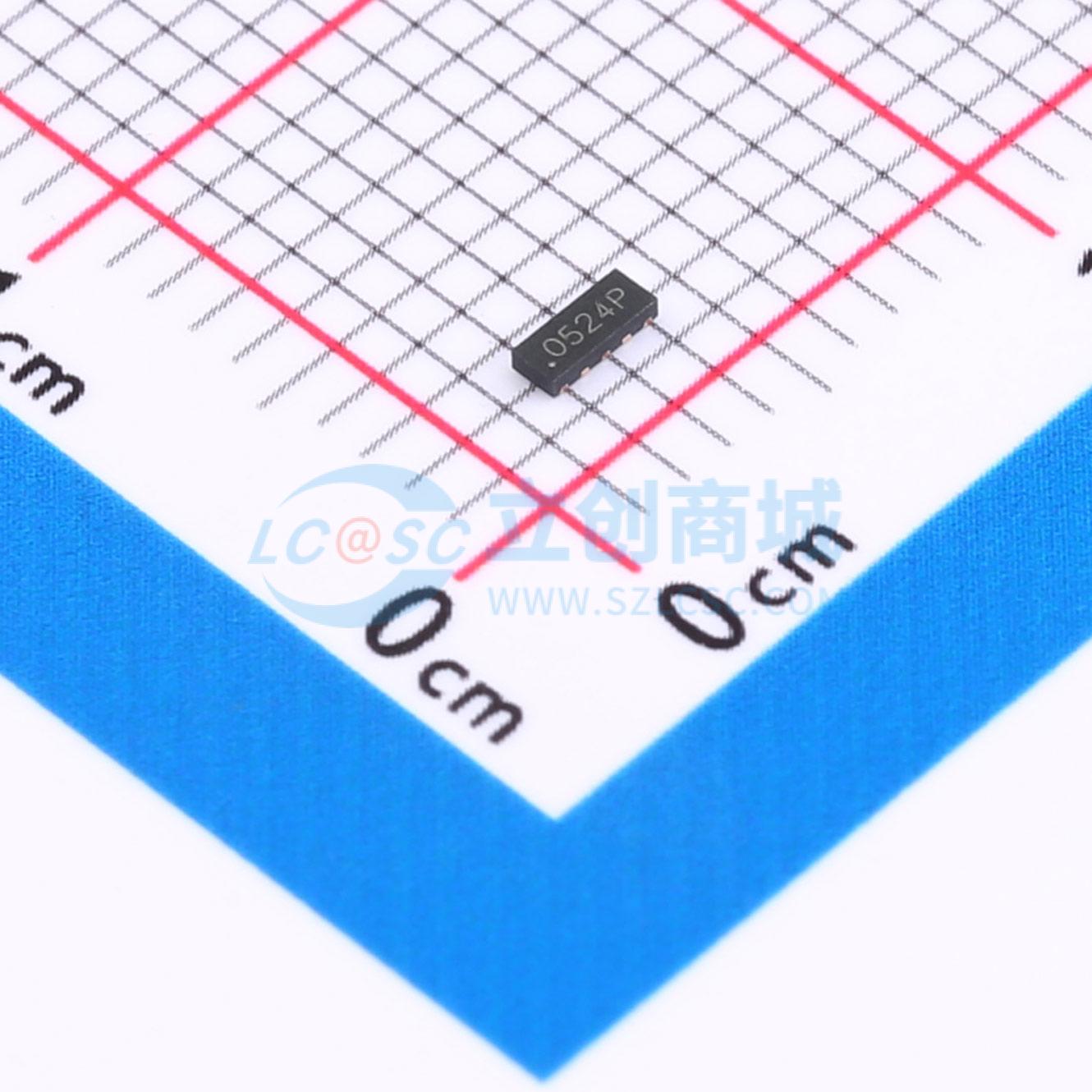

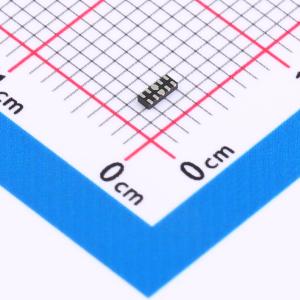

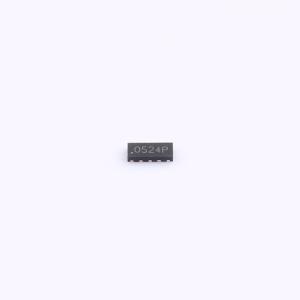

RCLAMP0524P
单向ESD 5V截止 峰值浪涌电流：4.5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- VRWM:5V, IPP:4.5A, CJ:0.8pF
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- RCLAMP0524P
- 商品编号
- C907837
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 4.5A | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压(VBR) | 6.8V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF；0.8pF |
商品特性
- 低电容：典型值0.35 pF（I/O到I/O）
- 低工作电压：5V
- 符合RoHS标准
- IEC61000 - 4 - 2（ESD）±25kV（空气），±20kV（接触）
- IEC61000 - 4 - 4（EFT）40A（5/50ns）
- IEC61000 - 4 - 5（雷击）4.5A（8/20us）
- 封装：DFN2510 - 10（2.5×1.0x0.5mm）
- 超低泄漏：纳安级别
- 外壳材料：“绿色”模塑料
- UL可燃性分类等级94V - 0
- 湿度敏感度：符合J - STD - 020的3级
应用领域
- 高清多媒体接口（HDMI）
- 数字视频接口（DVI）
- 统一显示接口（UDI）
- MDDI端口
- PCI Express
- 串行ATA
- HDMI端口的ESD保护
