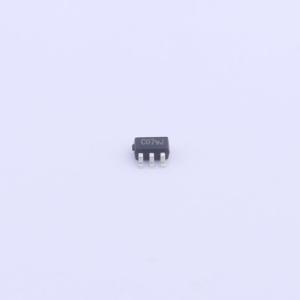

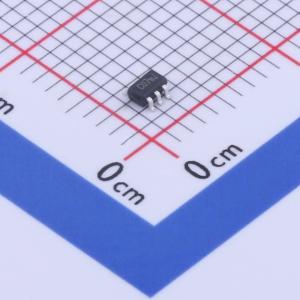

温馨提醒：图片仅供参考，商品以实物为准
TPESD05R4C6
5V截止 峰值浪涌电流：6.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款低容4线静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD05R4C6
- 商品编号
- C907848
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 6.5A@8/20us | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 5uA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+85℃ | |
| Cj-结电容 | 1.3pF |
商品特性
- 为4个高速I/O通道提供ESD保护
- 为每个通道提供符合IEC 61000-4-2 (ESD)标准的ESD保护，±18kV（空气放电），±14kV（接触放电）
- 符合IEC 61000-4-4 (EFT) (5/50ns) 3级标准，I/O端20A，电源端80A
- 符合IEC 61000-4-5（浪涌）标准，6.5A（8/20μs）
- 适用于5V以下工作电压
- 低电容：典型值1.3pF
- 开启速度快，钳位电压低
- 采用内部等效TVS二极管的浪涌额定二极管阵列
- 小封装节省电路板空间
- 采用固态硅雪崩和有源电路触发技术
- 有环保产品可供选择
应用领域
- USB2.0电源和数据线保护
- 笔记本电脑和个人计算机
- 显示器和平板显示器
- IEEE 1394火线端口
- 显卡
- SIM卡端口
