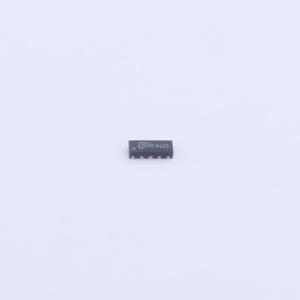

温馨提醒：图片仅供参考，商品以实物为准
TPESD05R4P
ESD 5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款低容4线静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD05R4P
- 商品编号
- C907852
- 商品封装
- DFN2510-10
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲功率(Ppp) | 250W@8/20us | |
| 击穿电压 | 9.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃ | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品特性
- 250瓦峰值脉冲功率（8/20微秒）（Vcc - GND）
- 保护两条或四条I/O线
- 低电容：典型值0.35 pF（I/O到I/O）
- 低工作电压：5V
- 符合RoHS标准
- IEC61000 - 4 - 2（ESD）±25kV（空气），±20kV（接触）
- IEC61000 - 4 - 4（EFT）40A（5/50纳秒）
- IEC61000 - 4 - 5（浪涌）4.3A（8/20微秒）
应用领域
- 高清多媒体接口（HDMI）
- 数字视频接口（DVI）
- 统一显示接口（UDI）
- MDDI端口
- PCI Express
- 串行ATA
