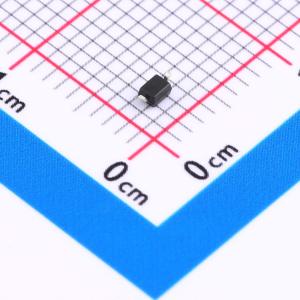

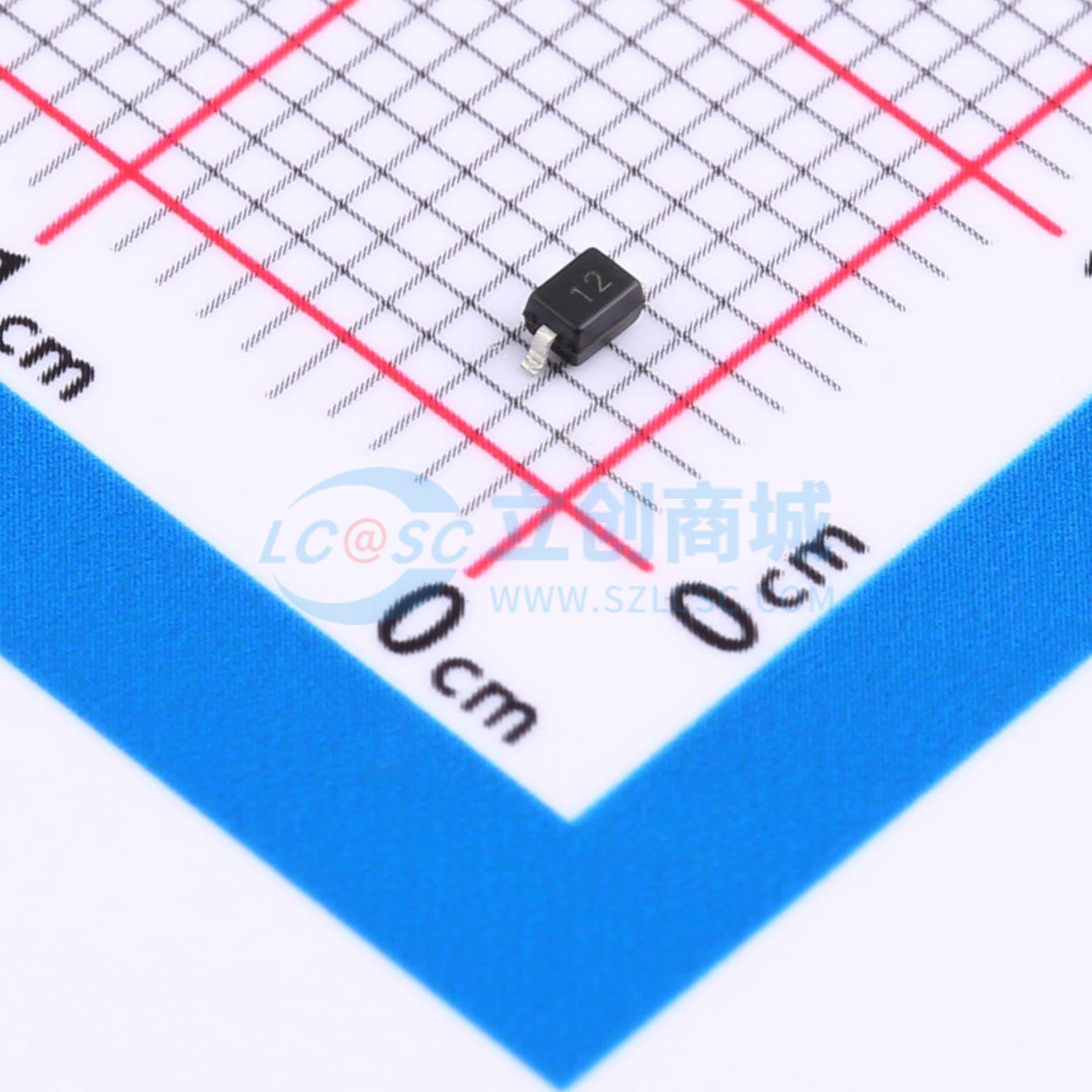

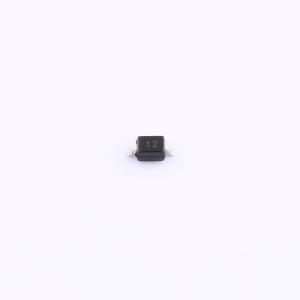

温馨提醒：图片仅供参考，商品以实物为准
SD12C
双向ESD 12V截止 峰值浪涌电流：16A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- VRWM:12V, IPP:15A, CJ:70pF
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- SD12C
- 商品编号
- C907854
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 12V | |
| 钳位电压 | 24V | |
| 峰值脉冲电流(Ipp) | 16A | |
| 峰值脉冲功率(Ppp) | 350W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 13.3V | |
| 反向电流(Ir) | 500nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 70pF |
商品特性
- 350W峰值脉冲功率（8/20μs）
- 保护一条数据或电源线
- 超低泄漏电流：纳安级
- 工作电压：12V
- 超低钳位电压
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC61000-4-4（雷击）16A（8/20ns）
应用领域
- 手机及配件
- 个人数字助理
- 笔记本电脑和手持设备
- 便携式仪器
- 外设
- 寻呼机、外设、台式机和服务器
