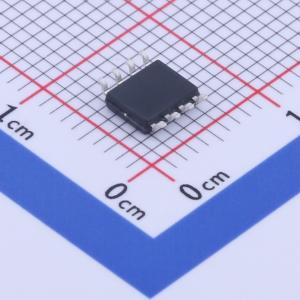

温馨提醒：图片仅供参考，商品以实物为准
uclamp2804L
ESD 2.8V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款低容4线静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于WAN/LAN、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- uclamp2804L
- 商品编号
- C907856
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.234克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 2.8V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 100W@8/20us | |
| 击穿电压 | 4.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 4.7pF |
商品特性
- 100W 峰值脉冲功率（8/20μs）
- 保护两对线路（四条线路）
- 超低泄漏：纳安级
- 低工作电压：2.8V
- 低电容
- 超低钳位电压
- JEDEC SO-8 封装
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试
- 空气放电：±30kV
- 接触放电：±30kV
- IEC 61000-4-4（EFT）40A（5/50ns）
- IEC 61000-4-5（雷电）10A（8/20μs）
- IEC 61000-4-2（ESD）抗扰度测试
- 符合 RoHS 标准
应用领域
- 基站
- 模拟输入
- 交换系统
- 10/100/1000 以太网
- 广域网/局域网设备
- 台式机、服务器和笔记本电脑
- 低电压接口
