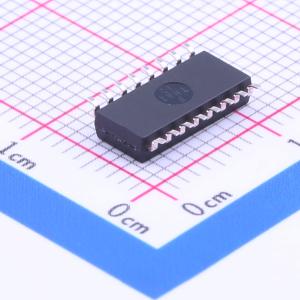

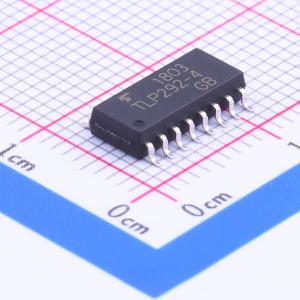

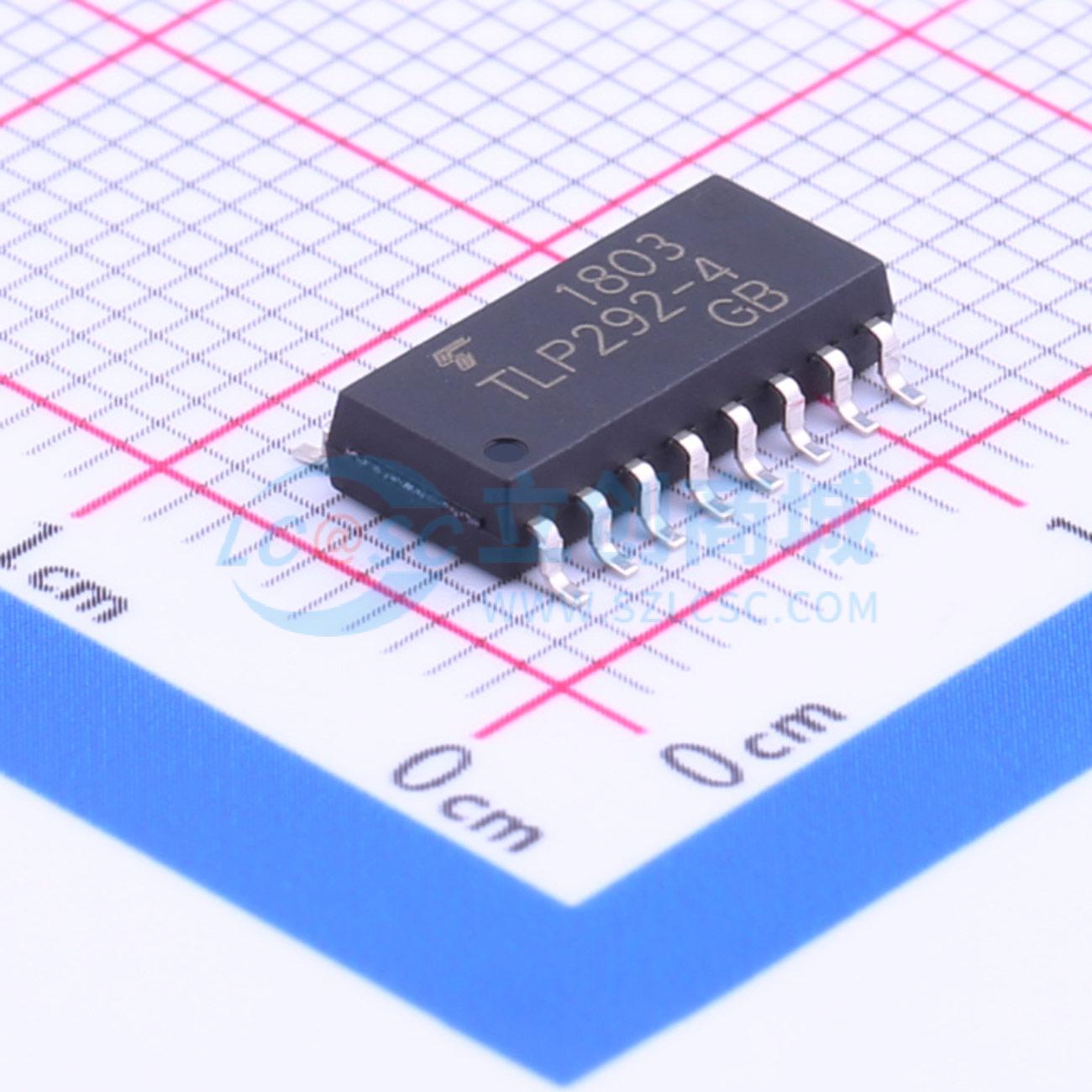

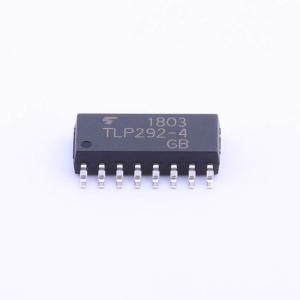

温馨提醒：图片仅供参考，商品以实物为准
TLP292-4(GB-TP,E
AC,DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP292 4由光电晶体管组成，这些光电晶体管与两个反向并联的InGaAs红外发光二极管进行光耦合，可通过交流输入电流直接工作。TLP292 4采用非常小巧轻薄的SO16封装。由于TLP292 4保证了较宽的工作温度范围Ta = -55至125°C以及较高的隔离电压（3750 Vrms），因此适用于可编程控制器等高密度表面贴装应用
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP292-4(GB-TP,E
- 商品编号
- C95713
- 商品封装
- SOP-16-4.4mm
- 包装方式
- 编带
- 商品毛重
- 0.42克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - |
| 属性 | 参数值 | |
|---|---|---|
| 负载电压 | 80V | |
| 输出通道数 | 4 | |
| 集射极饱和电压(VCE(sat)) | 300mV@2.4mA,8mA | |
| 上升时间(tr) | 2us@2mA,100Ω | |
| 下降时间 | 3us@2mA,100Ω | |
| 工作温度 | -55℃~+125℃ |
