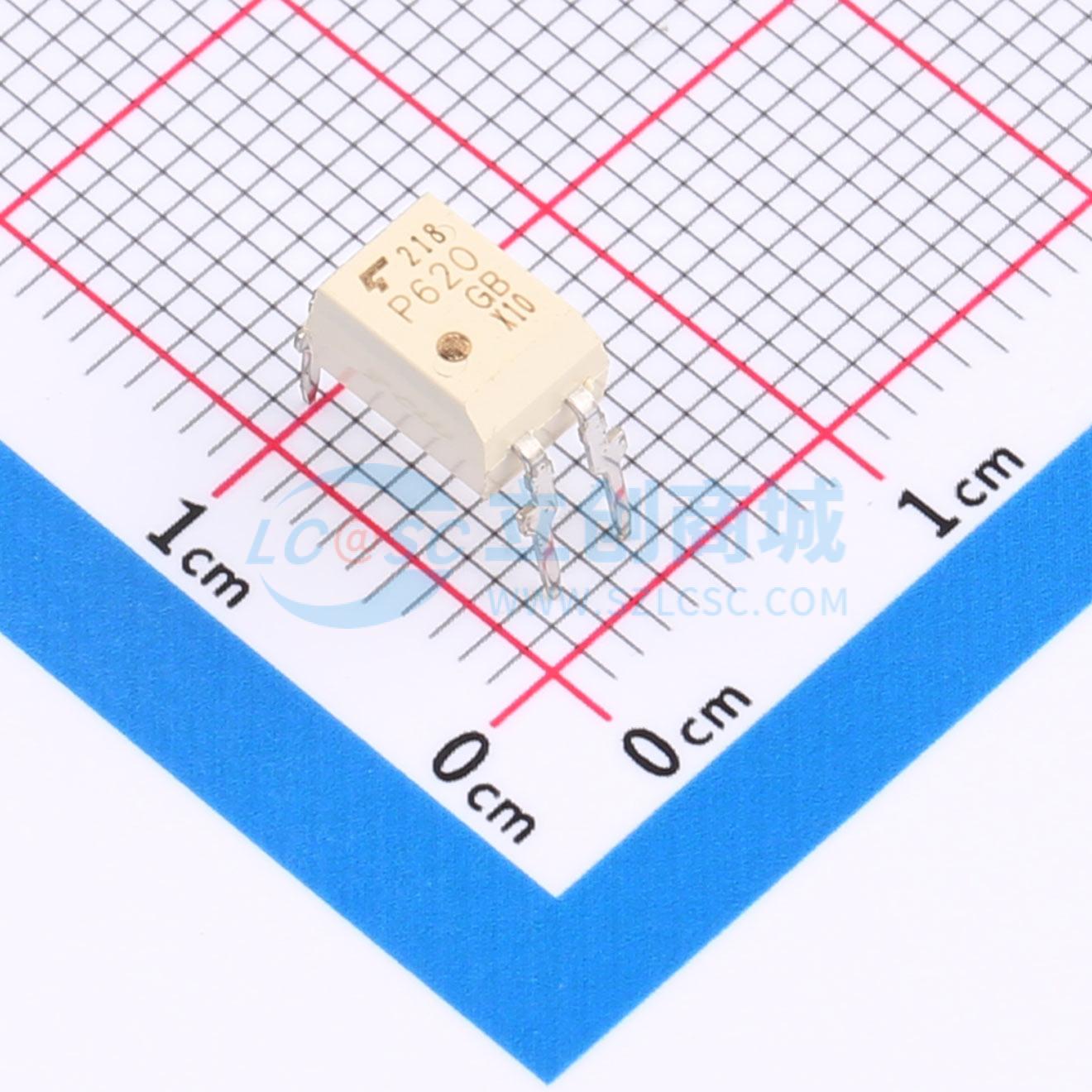

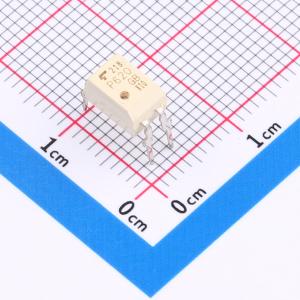

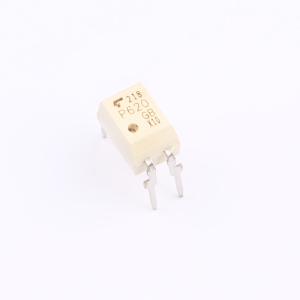

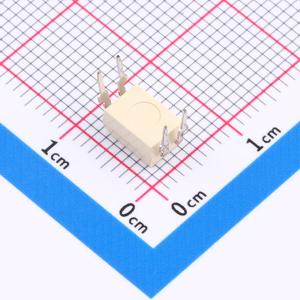

TLP620(GB,F)
AC,DC输入 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLP620, -2 和 -1 由一个光电晶体管与两个反向并联的砷化镓红外发光二极管光耦合组成。TLP620-2 在八引脚塑料 DIP 中提供两个隔离通道，而 TLP620-4 在十六引脚塑料 DIP 中提供四个隔离通道。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP620(GB,F)
- 商品编号
- C96252
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.384克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 55V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 400mV@2.4mA,8mA | |
| 上升时间(tr) | 2us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 16mA |
商品概述
TLP620, -2 和 -1 由一个光电晶体管与两个反向并联的砷化镓红外发光二极管光耦合组成。TLP620 - 2 在八引脚塑料 DIP 中提供两个隔离通道，而 TLP620 - 4 在十六引脚塑料 DIP 中提供四个隔离通道。
商品特性
- 集电极 - 发射极电压：55V (min.)
- 电流传输比：50% (min.)，Rank GB: 100% (min.)
- 隔离电压：5000Vrms (min.)
- UL 认证 UL1577，文件编号 E67349
- cUL 认证 CSA 组件验收服务编号 5A，文件编号 E67349
- 选项 (D4) 类型 VDE 认证：EN60747 - 5 - 5，最大工作绝缘电压：890VPK，最高允许过电压：8000VPK
- 7.62mm 间距标准型爬电距离 6.4mm (min)，间隙 8.0mm (min)，绝缘厚度 0.4mm (min)
应用领域
- 可编程控制器
- AC / DC - 输入模块
- 电信
