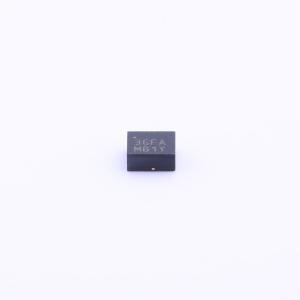

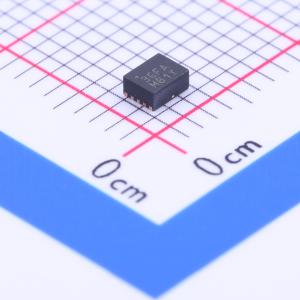

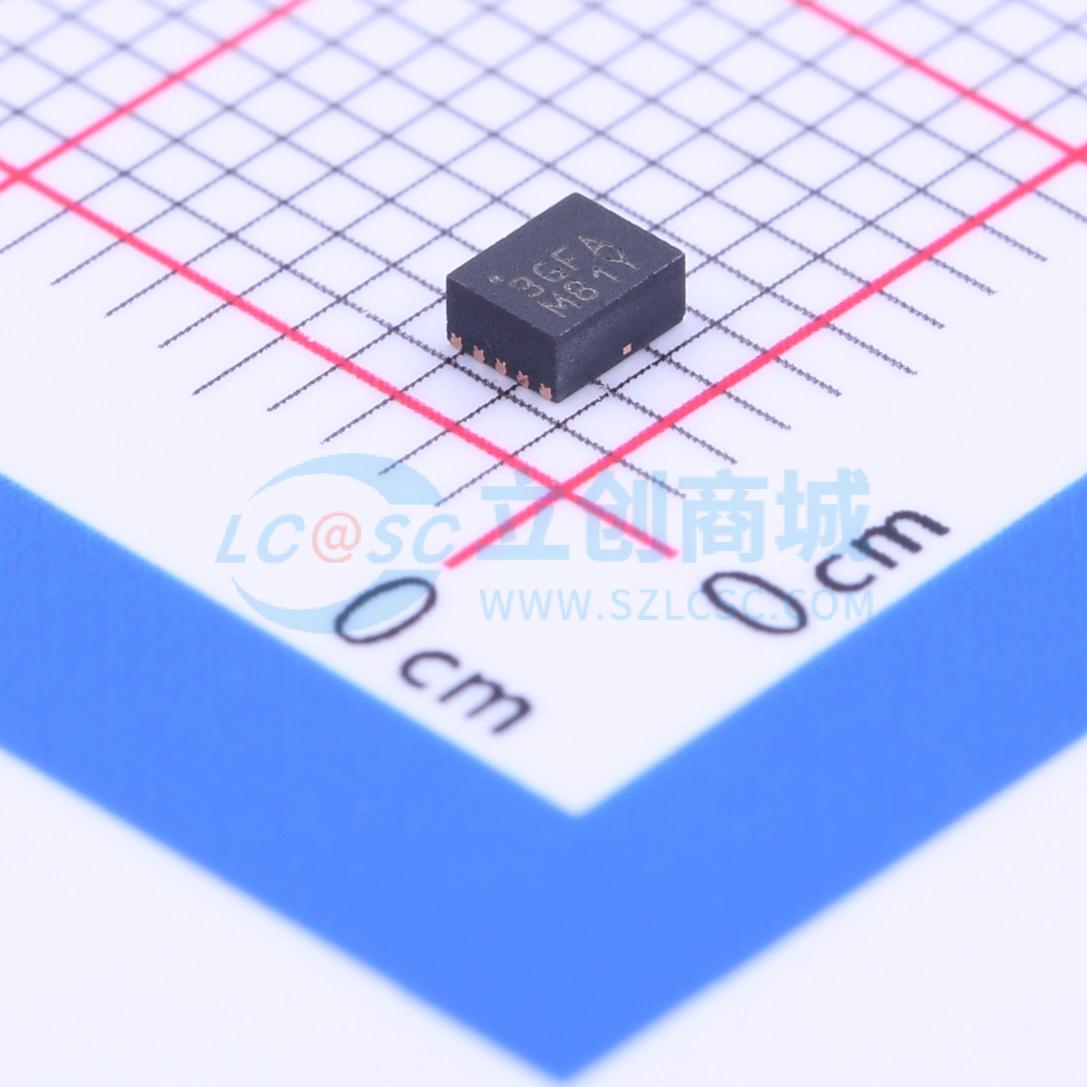

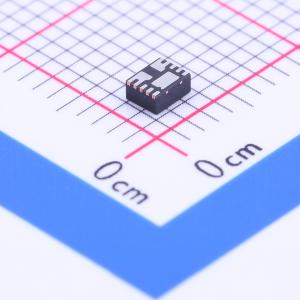

MIC33030-AYHJ-TR
8MHz 400mA 内置电感降压调节器
SMT扩展库PCB免费打样
- 描述
- MIC33030 是一款高效率、8MHz、400mA 内置电感的同步降压调节器,采用 HyperLight LoadTM 模式,提供非常高的轻载效率和超快瞬态响应。该器件设计用于处理器核心电压的供电,具有非常低的输出纹波电压和快速瞬态响应。它采用 2.5mm x 2.0mm MLF 封装,仅需两个外部电容器。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MIC33030-AYHJ-TR
- 商品编号
- C95751
- 商品封装
- QFN-12(2x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 700mV~3.6V | |
| 输出电流 | 400mA | |
| 开关频率 | 8MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 21uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MIC33030是一款高效率、8MHz、400mA同步降压调节器，内置电感并具有HyperLight Load模式。HyperLight Load在轻负载下提供非常高的效率和超快的瞬态响应，非常适合为处理器核心电压供电。这种专有架构的另一个优点是在整个负载范围内使用小输出电容时能够保持极低的输出纹波电压。小巧的2.5mm x 2.0mm MLF封装节省了宝贵的板空间，仅需两个外部电容。
MIC33030设计用于与小至2.2µF的输出电容配合使用。这使得MIC33030具有低压差稳压器（LDO）的易用性和HyperLight Load DC转换器的效率。
在HyperLight Load模式下，MIC33030在1mA时可达到高达78%的效率，静态电流非常低，仅为21µA。在较高负载下，MIC33030提供高达8MHz的恒定开关频率。
MIC33030采用10引脚2.5mm x 2.0mm MLF封装，工作结温范围为-40°C至+125°C。
应用领域
- 移动手机
- 便携式媒体播放器/MP3播放器
- 便携式导航设备（GPS）
- WiFi/WiMax/WiBro模块
- 数码相机
- 无线局域网卡
- USB供电设备
- 便携式应用
